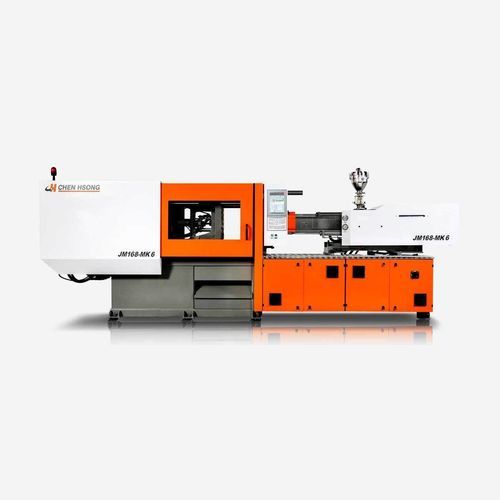

Máquina de inyección horizontal Mark 6

servohidráulicapara PVCpara PET

Resumen
La MK6 representa la sexta generación de la serie JetMaster de máquinas de moldeo por inyección. Se han reforzado el mecanismo de cierre, la base de la máquina y la unidad de inyección para mejorar la eficiencia y la estabilidad operativa en la gama JM88–JM668.

Estabilidad y rendimiento
Placa móvil/rediseño del espacio entre columnas y una unidad de inyección mejorada proporcionan una mejor distribución de las tensiones de cierre y una dinámica de inyección más uniforme para aplicaciones de alta presión y menor variabilidad en los ciclos.

Precisión — Eficiencia energética
Las máquinas MK6 emplean tecnología servo-hidráulica SVP/3, ofreciendo hasta ~80% de ahorro energético respecto a máquinas antiguas de desplazamiento fijo. Precision HydraulicsTM consigue una repetibilidad dentro del 0,05% en los ejes críticos, mejorando la consistencia de las piezas y el rendimiento.

Principales ventajas de las máquinas JM-MK6

• Bajo consumo energético: sistema de accionamiento Innovance reduce el consumo hasta un 80% y ofrece funcionamiento de muy bajo ruido.
• Flexibilidad de producción: mayor espacio entre columnas y carreras maximizadas para adaptarse a una amplia variedad de moldes.
• Placa rediseñada: mejor distribución de las tensiones de cierre para funcionamiento más ligero, más rápido y mayor vida útil.
• Montaje de molde más rápido: sistema de expulsión rediseñado con estándar SPI y espacio para varillas de expulsión que acelera los cambios de molde.
• Mejor rendimiento de inyección: unidad de inyección con guías de rodamiento mejora la operación de los cilindros dobles y la absorción de tensiones.
• Ciclos más cortos: inyección a alta presión y recuperación rápida de velocidad reducen los tiempos de ciclo.
• Ergonomía: puertas y cubiertas de seguridad diseñadas para un acceso cómodo en operación y mantenimiento.
• Bajo mantenimiento: producción repetible y fiable con requisitos de mantenimiento reducidos.

Especificaciones europeas

• Patrones de orificios y expulsor estándar EUROMAP (pueden variar según el diseño de la placa).
• Componentes europeos estándar: válvulas hidráulicas (Bosch Rexroth o Vickers), bomba hidráulica (Eckerle), transductores lineales (Gefran o Novotechnik), componentes eléctricos (Siemens, Schneider, Telemechanique, PILZ).

Especificaciones de cierre (tabla)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

Especificaciones de la unidad de inyección (tabla)
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

Opciones y controles
Controlador integrado B&R PPC2200 (personalizado para MK6), control en lazo cerrado, HMI táctil 15,6", CAN-bus I/O, conectividad Industry 4.0, OPC-UA / Euromap, registro de datos e informes. Opcionales: extractores adicionales, movimiento paralelo núcleo/eyectores, Euromap 70/70.1, altura de molde extendida, lubricación automática para ajuste de altura, casquillos sin aceite para el sistema de palanca, tornillos/cañas bi-metálicos, características de tornillo PET/PVC, unidades PVC/UPVC, boquilla de cierre, inyección secuencial, aislamiento de barril, plastificación paralela, hotrunner Euromap 14 (hasta 16 zonas), eyección en vuelo y extracción de núcleo en vuelo.

Características / Especificaciones técnicas

• Familia de producto: JetMaster MK6 (serie JM-MK6), variantes JM88 a JM668.
• Tecnología de accionamiento: sistema servo-hidráulico SVP/3 para hasta ~80% de ahorro energético frente a máquinas de desplazamiento fijo antiguas.
• Repetibilidad: Precision HydraulicsTM consigue repetibilidad dentro del 0,05% en los ejes críticos.
• Rango de fuerza de cierre: 88 t — 668 t (según modelo).
• Inyección: cilindros de inyección de alta presión cruzado-paralelos dobles, presiones de inyección aproximadas 21.000–36.000 PSI; tamaños de disparo ≈ 4 oz a 109 oz dependiendo del modelo y configuración.
• Relación L/D y diámetros de tornillo: múltiples opciones por modelo (ver tabla de unidad de inyección).
• Normas y componentes: interfaces compatibles Euromap; componentes europeos principales Bosch Rexroth / Vickers (válvulas), Eckerle (bomba), Gefran / Novotechnik (transductores), Siemens/Schneider/Telemechanique/PILZ (eléctricos).
• Control y automatización: controlador B&R PPC2200, HMI multi-touch 15,6", CAN-bus I/O, conectividad Industry 4.0 y OPC-UA/Euromap.
• Opciones disponibles: extractores de núcleo, boquillas de cierre, tornillos/cañas especializados, integración hotrunner, inyección secuencial y numerosas personalizaciones relacionadas con el molde.
