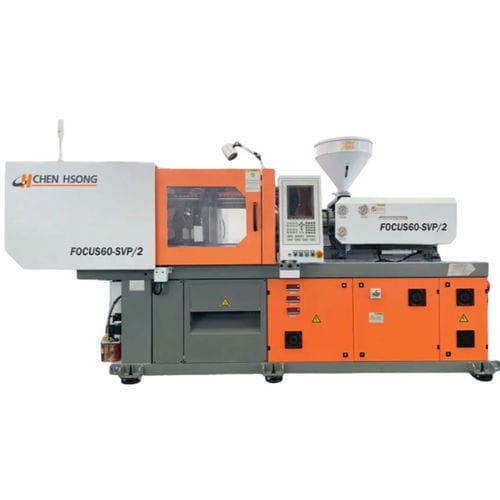

Máquina de inyección horizontal FOCUS SVP/2 series

hidráulica

Visión general
La FOCUS SVP/2 Series es una familia de máquinas de moldeo por inyección diseñada como solución de ahorro energético para moldeo industrial. La serie integra un servomotor de velocidad controlada que acciona una bomba de engranajes interna fija y una medición de presión del sistema en tiempo real para reducir el consumo energético, con alta precisión, bajo ruido y baja inercia.

Sistema servo Inovance
El sistema servo Inovance está concebido específicamente para máquinas de moldeo por inyección. Ofrece alto rendimiento, precisión, bajo nivel sonoro y mantenimiento sencillo. Las máquinas con este servo pueden alcanzar hasta un 80 % de ahorro energético.

Ahorro de energía
El sistema SVP/2 emplea un servomotor de velocidad controlada para accionar una bomba de engranajes interna fija. Un sensor mide la presión del sistema en tiempo real y proporciona únicamente el caudal necesario según la demanda, eliminando consumos innecesarios. El resultado es menor consumo energético, mejor precisión de control, reducción de ruido y baja inercia dinámica.

Cierre

• Fuerza de cierre: de 20 a 60 toneladas (modelos: 20, 35, 60)

Especificaciones europeas

• Estándar EUROMAP: patrón de agujeros y patrón de expulsor según Euromap.
• Patrones de platina tipo T-slot u otros disponibles bajo petición.

Nota
El patrón de agujeros/patrón del expulsor puede diferir del estándar debido al diseño de la platina.

Componentes europeos

• Válvulas hidráulicas: Bosch Rexroth o Vickers
• Bomba hidráulica: Eckerle
• Transductores lineales: Gefran o Novotechnik
• Componentes eléctricos: Siemens, Schneider, Telemecanique, PILZ

Cierre - Tabla
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

Las especificaciones pueden cambiar sin previo aviso.

Unidad de inyección - Tabla (Volumen barrido / Peso de inyección / Diámetro de husillo / L/D)
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

Unidad de inyección - Tabla (Presión de inyección / Capacidad de plastificación / Velocidad de husillo / Carrera de husillo)
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

Las especificaciones pueden cambiar sin previo aviso.

Controles

• Controlador B&R: solución de automatización integrada para aplicaciones de alta velocidad y gestión de células de producción completas.
• Pantalla táctil fácil de usar: HMI multi-touch de 10.4" para visualización y operación claras.
• Sistema de control inteligente: E/S basadas en CAN-Bus para respuesta rápida y fiabilidad.
• Flexibilidad: E/S aisladas y ampliables para opciones y automatizaciones especiales.
• Guardado de datos: almacenamiento ilimitado de datos de molde mediante unidad USB.
• Informes avanzados: producción, ajustes, registros de alarmas y eventos operativos.
• Preparada para red: lista para conectar a servicios en la nube e integración IoT.

Opciones y otros (selección)

• Tiradores adicionales (hasta 6)
• Movimiento paralelo de núcleos
• Movimiento paralelo de expulsores
• Compatibilidad Euromap 70 y 70.1
• Mayor altura máxima de molde
• Lubricación automática en ajuste de altura de molde
• Tornillo y barril bimetálicos; características de tornillo PET/PVC; boquilla de cierre; aislamiento de barril; plastificación paralela
• Sistema hotrunner integrado hasta 16 zonas (Euromap 14 estándar)
• Preparación Industry 4.0 y OPC-UA

Especificaciones técnicas

• Nombre de la serie: FOCUS SVP/2 Series
• Rango de fuerza de cierre: 20 t a 60 t (modelos: 20, 35, 60)
• Rango de carrera de apertura: 230 mm – 270 mm (por modelo)
• Día máximo rango: 400 mm – 600 mm (por modelo)
• Tamaños de platina (HxV): 370 x 340 mm hasta 450 x 450 mm
• Espacio entre barras de unión (HxV): 250 x 220 mm hasta 310 x 310 mm
• Ejemplos carrera/fuerza de expulsor: 60 mm / 1.7 t (mod. 20); 60 mm / 2.7 t (mod. 35); 75 mm / 2.8 t (mod. 60)
• Volúmenes barridos ejemplos: 20–30 cm³ (mod. 20), 43–70 cm³ (mod. 35), 63–98 cm³ (mod. 60)
• Diámetros de tornillo (ejemplos): 18–22 mm (mod. 20), 22–28 mm (mod. 35), 25–31 mm (mod. 60)
• Relaciones L/D típicas: 17.5–23 según configuración
• Velocidad máxima de tornillo: hasta 290 rpm (mod. 20), 230 rpm (mod. 35), 240 rpm (mod. 60)
• Sistema de control: controlador B&R con E/S CAN-Bus; HMI multi-touch 10.4"
• Ahorro de energía: hasta 80 % de reducción energética declarada con el servo Inovance
