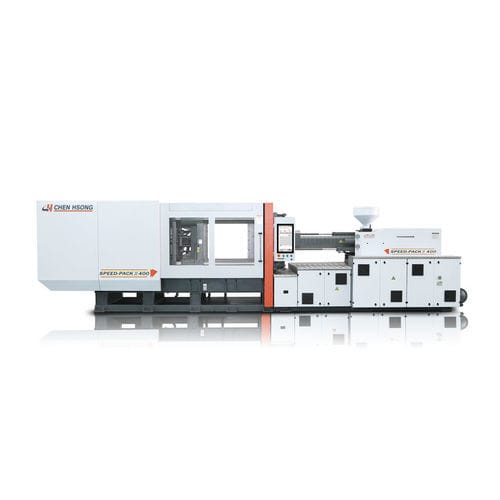

Máquina de inyección horizontal SPEED series

hidráulicapara PETpara PS

Resumen
La serie Speed & Speed Pack II emplea Precision HydraulicsTM (desarrollado en Japón) junto con software avanzado de control y simulación para minimizar pérdidas de presión y optimizar el circuito hidráulico para moldeo por inyección de alta velocidad.

Inyección de precisión
Transductores lineales de alta precisión en los ejes de cierre, inyección y expulsor permiten protección del molde a baja presión. Cilindros hidráulicos dobles equilibrados y guías lineales reducen la fricción y aseguran un control de inyección estable y preciso.

Cierre
Rango de fuerza de cierre disponible: serie SPEED 128–468 t; serie SPEED-PACK 260–470 t.

Puntos destacados de la serie Speed Pack

• Alta precisión: transductores lineales para cierre; cilindros dobles equilibrados y guías lineales para baja fricción y repetibilidad.
• Motores servo de alta eficiencia: reducen el consumo energético (hasta un 80%) manteniendo precisión y funcionamiento de bajo ruido.
• Bujes de grafito sin aceite: autolubricantes que eliminan la necesidad de aceite — menor contaminación y mantenimiento.
• Unidad de inyección optimizada: unidades de inyección estándar diseñadas para aplicaciones de alta velocidad con mayor velocidad y presión de inyección.

Especificaciones europeas

• Compatibilidad EUROMAP: patrón de orificios y patrón de expulsor según Euromap donde corresponda (los patrones pueden variar según el diseño de la platina).
• Componentes europeos estándar: válvulas hidráulicas (Bosch Rexroth o Vickers), bomba hidráulica (Eckerle), transductores lineales (Gefran o Novotechnik), componentes eléctricos (Siemens, Schneider, Telemecanique, PILZ).

Controles y controlador

• Controlador B&R en lazo cerrado para aplicaciones de alta velocidad y gestión de celdas de producción.
• HMI multi-touch de 15.6" para visualización clara del proceso.
• I/O basado en CAN-Bus para respuesta rápida; I/O aislada y ampliable para opciones y automatizaciones especiales.
• Guardado de datos e informes: almacenamiento ilimitado de datos de molde mediante memoria USB; registros avanzados de producción, ajustes y alarmas.
• Preparado para Industria 4.0: compatibilidad con servicios en la nube e interfaz OPC-UA disponible.

Tablas representativas — Cierre (serie SPEED)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

Tablas representativas — Cierre (serie SPEED-PACK)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

Tablas representativas — Unidad de inyección (serie SPEED)
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

Tablas representativas — Unidad de inyección (serie SPEED-PACK)
Valores seleccionados: las tablas de inyección SPEED-PACK siguen las cifras de la serie SPEED con variaciones específicas por modelo en volumen barrido, diámetro de tornillo, relación L/D, velocidad/debit y carrera según lo indicado arriba.

Notas
Especificaciones sujetas a cambios sin previo aviso.

Especificaciones técnicas

• Tecnología: Precision HydraulicsTM (desarrollado en Japón).
• Rango de cierre: SPEED 128–468 t; SPEED-PACK 260–470 t.
• Unidad de inyección: volúmenes, pesos, diámetros de tornillo, relaciones L/D, presiones y caudales dependientes del modelo (ver tablas).
• Transmisión/eficiencia: motores servo de alta eficiencia (reducción energética hasta 80%).
• Bujes: bujes de grafito autolubricantes sin aceite.
• Controles: controlador B&R en lazo cerrado; HMI 15.6" multi-touch; I/O CAN-Bus; OPC-UA / preparado para Industria 4.0.
• Componentes europeos: válvulas Bosch Rexroth o Vickers; bomba Eckerle; transductores Gefran o Novotechnik; componentes eléctricos Siemens/Schneider/Telemecanique/PILZ.
• Opciones: interfaces Euromap, altura de molde ampliada, barras de seguridad, puertas eléctricas, barreras IR, lubricación automática/manual, eyecciones adicionales/soplados de aire, control valve gate, conectividad Industria 4.0, bypass/filtro hidráulico, precalentamiento de aceite y otras opciones configurables.
