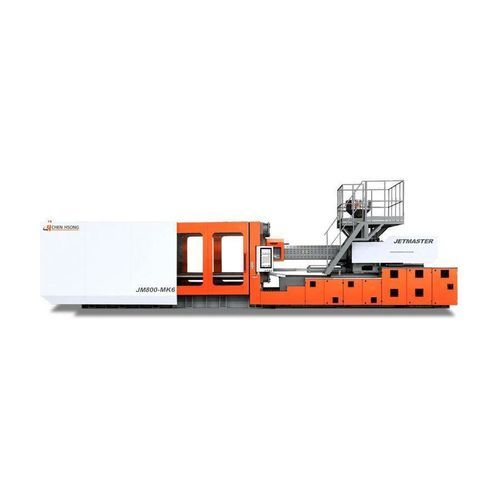

Máquina de inyección horizontal JM MK6 series

servohidráulicade ciclos rápidosgran capacidad

Visión general
La serie de máquinas de moldeo por inyección Jetmaster MK6 Large está impulsada por un sistema servo inteligente. El grupo SVP/2 combina una bomba de engranajes de respuesta rápida con un servomotor de alta precisión, integrado con un variador servo propietario que garantiza la máxima respuesta, la mayor precisión y el menor consumo energético simultáneamente.

Beneficios clave

• Rápida – Precisa – Eficiente energéticamente: el sistema Innovance Servo Drive reduce el consumo de energía hasta un 80%, ofreciendo alta precisión y funcionamiento de bajo ruido.
• Rango de cierre: de 800 a 1650 toneladas, permitiendo gran capacidad de moldeo.
• Platina rediseñada para una mejor distribución de las tensiones de cierre, operación más ligera y rápida y mayor vida útil.
• Configuración de molde más rápida gracias al sistema de eyección rediseñado que cumple la norma SPI y ofrece amplio espacio para las varillas de eyección.
• Flexibilidad de producción con mayor espacio entre barras y recorridos maximizados para acomodar diversos moldes.

Ventajas principales (detalladas)

• Bajo consumo de energía: el sistema Innovance Servo Drive reduce el consumo y ofrece operación con muy bajo ruido.
• Flexibilidad de producción: mayor paso entre barras y recorridos maximizados para moldes variados.
• Platina rediseñada: mejor distribución de las tensiones de cierre, operación más ligera/rápida y mayor durabilidad.
• Configuración de molde más rápida: disposición de eyección estándar SPI y espacio generoso para las varillas de eyección.
• Mejor rendimiento: unidad de inyección basada en guías de rodamiento para un funcionamiento uniforme de los cilindros de inyección.
• Tiempos de ciclo más rápidos: inyección de alta presión y recuperación rápida de velocidad reducen el tiempo de ciclo.
• Ergonomía: puertas y cubiertas de seguridad bien diseñadas maximizan el acceso para operación y mantenimiento.
• Baja necesidad de mantenimiento: producción repetible y fiable con requisitos de mantenimiento reducidos.

Especificaciones y componentes europeos

• Patrón de orificios EUROMAP estándar y patrón de eyección (puede variar por el diseño de la platina). Ranura en T u otros patrones bajo pedido.
• Componentes europeos: válvulas hidráulicas Bosch Rexroth o Vickers; bomba hidráulica Eckerle; transductores lineales Gefran o Novotechnik; componentes eléctricos Siemens, Schneider, Telemechanique, PILZ.

Controles

• Controlador B&R (PPC2200): solución de automatización integrada para aplicaciones de alta velocidad y gestión de celdas de producción completas.
• Pantalla multitáctil de 15,6" fácil de usar para visualización clara del proceso.
• Sistema de control inteligente: E/S basadas en bus CAN para rápida respuesta y fiabilidad; E/S aisladas y ampliables para opciones/automatizaciones especiales.
• Datos: guardado ilimitado de datos de molde vía memoria USB; informes avanzados para producción, ajustes, alarmas y registros; preparado para red y conectividad cloud / IoT.

Inyección

• Rango de presión de inyección: desde 21000 PSI hasta 36000 PSI proporcionado por cilindros de inyección de alta presión paralelos cruzados.
• Tamaño de disparo: aproximadamente de 4 oz hasta 109 oz (varía según tornillo / modelo).
• Puntos de alimentación de la unidad de inyección permiten relaciones L/D entre 17 y 25.
• Unidad de inyección con rodamientos lineales para distribuir uniformemente las tensiones de inyección, mejorando repetibilidad y fiabilidad.
• Motor hidráulico de alto par y alta velocidad y control proporcional de contrapresión para recuperación uniforme.

Tabla de cierre
Modelo máquina | Fuerza de cierre (Max) (t) | Carrera de apertura (mm) | Apertura máxima (mm) | Placa de molde (HxV) (mm) | Espacio entre barras (HxV) (mm) | Espesor molde máx. (mm) | Espesor molde mín. (mm) | Diámetro anillo central (mm) | Carrera expulsor (mm) | Fuerza expulsor (t)
Unidad | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

Unidad de inyección — Tornillo / Carrera / Volumen desplazado / Peso de inyección (PS)
Modelo máquina | Diámetro tornillo (mm) (ejemplos) | Relaciones L/D (ejemplos) | Carrera tornillo (mm) | Volumen desplazado (cm3) (ejemplos) | Peso de inyección (PS) (g) (ejemplos)
Unidad | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

Unidad de inyección — Presión / Caudal / Velocidad / Boquilla
Modelo máquina | Presión de inyección (Max.) (kgf/cm2) (ejemplos) | Caudal de inyección (cm3/s) (ejemplos) | Velocidad rotación tornillo (rpm) (Max) | Fuerza de contacto boquilla (t) (Max) | Carrera boquilla (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

Notas
Las especificaciones están sujetas a cambios sin previo aviso.
