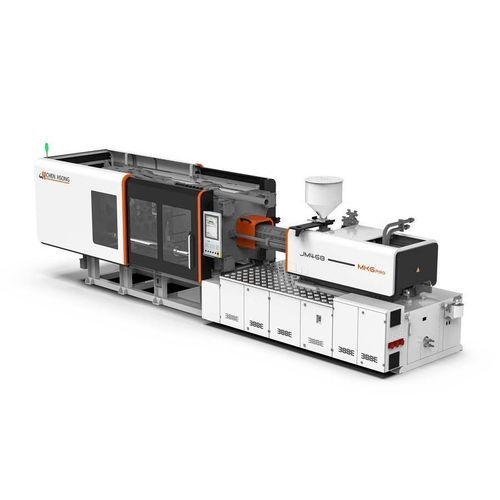

Máquina de inyección horizontal MK6PRO

servohidráulicade ciclos rápidoscon extracción de muestras

Descripción general
Basada en una filosofía de estabilidad, alto rendimiento y fiabilidad probada, la serie MK6 combina un diseño industrial sofisticado con un control inteligente potente y un rendimiento líder en el sector. Referencia en moldeo por inyección.

Ejemplo de modelo
JM468-MK6 PRO (modelo de ejemplo dentro de la gama MK6PRO).

Control
La máquina integra el avanzado sistema de control KEBA o B&R (a petición), garantizando fiabilidad comprobada y operación precisa.

Beneficios clave

• Estabilidad y diseño industrial para alto rendimiento y fiabilidad
• eDrive™ (opcional): mejora la eficiencia de producción un 10%–30% al permitir plastificación simultánea con apertura/cierre del molde y expulsión
• Calidad de pieza: pack de potencia un 26% mayor para tiempo de mantenimiento más largo y aumento del 18% en peso de inyección para una mayor capacidad de tamaño de pieza
• Soporta recuperación simultánea / plastificación en paralelo para mejorar el tiempo de ciclo

Aplicaciones

• Aeroespacial y Defensa
• Electrónica
• Electrónica de consumo
• Envases cosméticos
• Automoción

Opciones / características configurables (selección mostrada en la página del producto)

• Interfaz Euromap 70 & 70.1 para sujeciones magnéticas de molde
• Altura de molde ampliada
• Barra de seguridad mecánica
• Puerta eléctrica (frontal) con sensor
• Protector de luz infrarroja (puerta frontal)
• Lubricación automática para ajuste de altura del molde
• Bomba de lubricación manual para ajuste de altura del molde
• Tirantes adicionales
• Soplos de aire adicionales
• Movimientos paralelos de tirantes
• Expulsión en vuelo
• Control automático de fuerza de apriete
• Tornillo y cilindro bimetálico
• Boquilla de cierre
• Lubricación automática de la unidad de inyección
• Recuperación simultánea / plastificación en paralelo
• Bomba de lubricación manual para unidad de inyección
• Alarma de detección de termopar roto
• Control de compuertas con válvulas hidráulicas/neumáticas
• Enchufes eléctricos 240V1P32A
• Filtro bypass hidráulico
• Precalentamiento del aceite hidráulico
• Conectividad Industria 4.0
• Interfaz OPC-UA

Controlador / Funciones Smart
Parte de la familia iChen™ Smart: iChen Smart Factory (control y ejecución local en taller), iChen Cloud (conectividad multi-sitio y analítica) e iChen AI Molder (asistente en máquina para acortar pruebas de molde, estabilizar la producción y mejorar la consistencia de la calidad).

Tablas de producto — Cierre (resumen)
Item — Unidad — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Fuerza de cierre — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Recorrido apertura de cierre (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Dimensiones de placa (AxA) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distancia entre barras (AxA) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Espesor de molde (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Apertura máxima (Max. Daylight) — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Fuerza de eyector (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Recorrido eyector (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
N.º de eyecciones — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Diámetro de anillo de localización — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

Tablas de producto — Unidad de inyección (resumen)
Item — Unidad — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Diámetro de tornillo — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Relación tornillo L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Capacidad de inyección (calculada) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Peso de disparo (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Presión de inyección (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Caudal de inyección (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Velocidad de inyección (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Recorrido de inyección (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Tasa de plastificación (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
RPM tornillo (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Fuerza de contacto boquilla (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Recorrido boquilla (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

Tablas de producto — Otros (resumen)
Item — Unidad — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Presión del sistema — MPa — 17.5 (todos los modelos)
Potencia motor (nominal) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Potencia de calentamiento del barril (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Zonas de control de temperatura — Zona — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Dimensiones máquina (L×A×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Capacidad depósito aceite — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Peso máquina — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

Observaciones
Las especificaciones están sujetas a cambios sin previo aviso.
