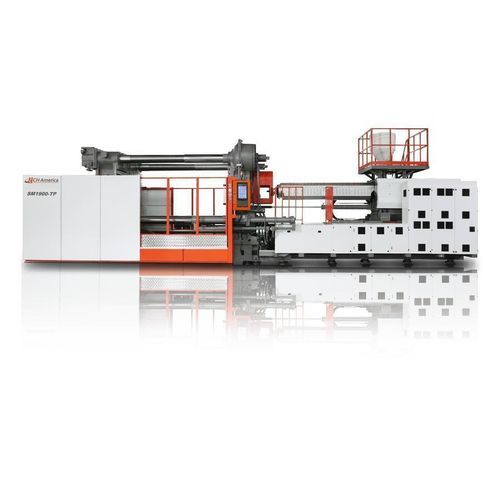

Máquina de inyección horizontal SM series

hidráulicaeléctricapara PVC

Descripción general
La serie SuperMaster Two‑Platen (SM‑TP) es una familia de máquinas de moldeo por inyección de dos platinas con servoaccionamiento, lanzada en 2008 y mejorada continuamente para ofrecer precisión, estabilidad y velocidad. El rango de fuerzas de cierre va de 700 a 6500 toneladas, apto para aplicaciones industriales de gran escala.

Rendimiento comprobado
Cientos de prensas SM‑TP (SM700–SM6500) operan en todo el mundo en sectores como automoción, embalaje, electrodomésticos y plásticos técnicos, proporcionando estabilidad de producción y protección de molde confiable.

Ventajas clave

• Alta velocidad de cierre: velocidades de apertura/cierre hasta 750 mm/s para reducir los tiempos de ciclo.
• Servo eficiente en energía: motores Innovance reducen el consumo hasta un 80 % manteniendo precisión y bajo ruido.
• Configuración mix & match: 14 tamaños de platinas compatibles con 29 unidades de inyección para diseños a medida.
• Configuración rápida: ajuste de altura del molde y puesta a punto en ≈20 segundos.
• Inyección de alta presión: cilindros de alta presión doble paralelo para presiones de inyección hasta ~28 000 PSI.
• Opciones: expulsor en vuelo, accionamiento de tornillo eléctrico, inyección secuencial, amplia integración hot runner.

Componentes y normas europeas

• Patrones de agujeros y expulsor conforme a EUROMAP (T‑slot o patrones personalizados bajo pedido).
• Componentes estándar: válvulas Bosch Rexroth / Vickers, bombas Eckerle, transductores Gefran / Novotechnik, equipos eléctricos Siemens / Schneider.

Controles

• Paquete Beckhoff: solución PLC personalizada y fiable.
• HMI multitáctil 15": interfaz intuitiva para producción y configuración.
• CAN‑Bus I/O y OPC‑UA: E/S de respuesta rápida, canales aislados y ampliables, registro de datos listo para integración IoT/Cloud.

Unidad de inyección

• Rango de presión de inyección: aprox. 18 000–28 000 PSI mediante cilindros dobles paralelos de alta presión.
• Cobertura de tamaño de shot: desde pequeñas hasta muy grandes (varias unidades de inyección disponibles).
• Unidad de inyección giratoria para facilitar el mantenimiento de barril y tornillo.
• Unidades con rodamientos lineales para distribuir esfuerzos y mejorar la repetibilidad.
• Accionamiento del tornillo: motor hidráulico de alto par o unidad eléctrica opcional; control fino de contrapresión mediante válvulas proporcionales/LDVT.

Modelos y dimensiones clave (extracto)

• SM700 — 700 t, platina hasta 1.500 x 1.500 mm, luz máxima 2.300 mm.
• SM1250 — 1.250 t, platina aprox. 1.950 x 1.900 mm, luz máxima 2.800 mm.
• SM3000 — 3.000 t, platina aprox. 2.800 x 2.760 mm, luz máxima 3.900 mm.
• SM6500 — 6.500 t, platina aprox. 3.800 x 3.630 mm, luz máxima 5.200 mm, fuerza de expulsor hasta 80 t.

Ejemplos de unidades de inyección (extracto)

• J1 — volumen barrido 2.164 cm3, tornillo Ø 83 mm, L/D 22.
• J2 — volumen barrido 2.545 cm3, tornillo Ø 90 mm, L/D 20,3.
• Q2 — volumen barrido 7.964 cm3, tornillo Ø 130 mm, L/D 20,3 (unidades mayores hasta 116+ cm3 disponibles).

Especificaciones técnicas

• Serie: SuperMaster Two‑Platen (SM‑TP)
• Rango de cierre: 700–6500 t
• Velocidad de cierre/apertura: hasta 750 mm/s
• Ahorro energético servo: hasta 80 % con drives Innovance
• Presión de inyección: aprox. 18 000–28 000 PSI
• Tamaños de platina: de 1.500 x 1.500 mm a 3.800 x 3.630 mm
• Luz máxima: hasta 5.200 mm (SM6500)
• Controles: Beckhoff PLC, HMI 15", CAN‑Bus I/O, opciones OPC‑UA
• Opciones: configuraciones mix & match, hot runner (hasta 60 zonas EUROMAP14), válvulas secuenciales, accionamiento de tornillo eléctrico, funciones PET/PVC

Notas
Los patrones de platina y expulsor cumplen EUROMAP pero pueden variar según el diseño de la platina. Las especificaciones son indicativas y sujetas a cambios; consulte la ficha técnica completa para tablas detalladas de modelos y unidades de inyección.
