Motor DC A12B-36
12 Vsin núcleo

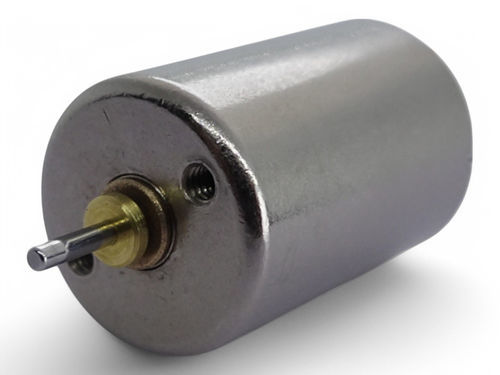

Motor DC - A12B-36 - C.I. Takiron - 12 V / sin núcleo
Motor DC - A12B-36 - C.I. Takiron - 12 V / sin núcleo
Motor DC - A12B-36 - C.I. Takiron - 12 V / sin núcleo - imagen - 2
Motor DC - A12B-36 - C.I. Takiron - 12 V / sin núcleo - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de C.I. Takiron

Características

Tipo
DC
Voltaje
12 V
Configuración
sin núcleo
Potencia

0,27 W
(0 hp)

Intensidad

4 mA, 98 mA

Par

0,00101 Nm
(0,000745 ft.lb)

Velocidad de rotación

10.240 rpm
(64.339,8175 rad.min-1)

Diámetro

12 mm
(0,47 in)

Descripción

Resumen
  • Serie A12B de C.I. TAKIRON Corporation: motores coreless (diámetro exterior φ12 mm). La página de la serie enumera varios submodelos A12B con especificaciones eléctricas y mecánicas detalladas y recursos descargables (planos, datos CAD) cuando están disponibles.
  • Las especificaciones por submodelo incluyen diámetro exterior, longitud, tensión aplicada, resistencia terminal, velocidad/corriente en vacío, corriente/couple de arranque, eficiencia y potencia.


Modelos y especificaciones clave (columnas: Modelo | Diámetro exterior [mm] | Longitud [mm] | Tensión aplicada [V] | Resistencia terminal [Ω] | Velocidad en vacío [r/min] | Corriente en vacío [mA] | Corriente de arranque [mA] | Par de arranque [mN·m] | Eficiencia [%] | Potencia [W])
  • A12B-24 | 12 | 15,5 | 4,5 | 4,1 | 23800 | 45 | 1100 | 1,83 | 63,6 | 1,14
  • A12B-37 | 12 | 18,1 | 9,0 | 65,2 | 8860 | 5 | 138 | 1,24 | 65,6 | 0,29
  • A12B-36 | 12 | 18,1 | 12,0 | 122,4 | 10240 | 4 | 98 | 1,01 | 63,7 | 0,27
  • A12B-35 | 12 | 18,1 | 3,0 | 24,0 | 5100 | 8 | 125 | 0,62 | 55,8 | 0,08
  • A12B-33 | 12 | 18,1 | 3,0 | 40,0 | 3600 | 5 | 75 | 0,52 | 55,0 | 0,05
  • A12B-32 | 12 | 18,1 | 4,5 | 2,4 | 19250 | 35 | 1870 | 4,02 | 74,5 | 2,03
  • A12B-27 | 12 | 18,1 | 3,0 | 10,3 | 7750 | 12 | 291 | 0,99 | 63,5 | 0,20


Elementos personalizables
  • Cabezal de engranaje
  • Perno de salida
  • Cable de conexión
  • Terminal de puesta a tierra


Características técnicas / especificaciones
  • Diámetro exterior de la serie: 12 mm (φ12)
  • Longitudes típicas: 15,5 mm a 18,1 mm según el submodelo
  • Tensión aplicada: depende del modelo (ejemplos: 3,0 V, 4,5 V, 9,0 V, 12,0 V)
  • Resistencia terminal: depende del modelo (aprox. de 2,4 Ω hasta ~122,4 Ω)
  • Rango de velocidad en vacío: aprox. 3600 a 23800 r/min (según modelo)
  • Rango de corriente en vacío: aprox. 4 a 45 mA
  • Corriente y par de arranque: dependen del modelo (ejemplos de corriente de arranque ~75 mA a >1870 mA; par de arranque hasta ~4,02 mN·m)
  • Eficiencia y potencia varían por modelo (ejemplos hasta ~74,5% y potencias hasta ~2,03 W)
  • Recursos disponibles por submodelo: imágenes a tamaño real y videos de demostración; algunos modelos incluyen planos y datos CAD para descarga.
