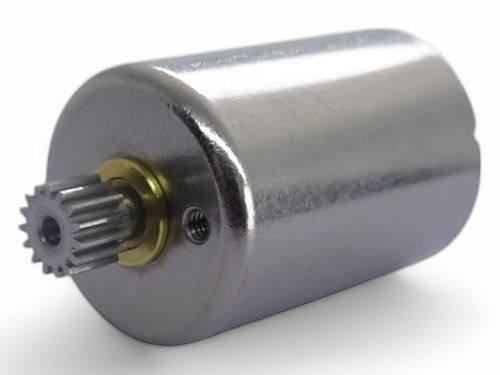

Motor DC A16C-07

3 Vsin núcleomicro

Descripción del producto
Série de motores sin núcleo A16C (diámetro exterior φ16 mm). La familia A16C incluye varios submodelos para aplicaciones micro y de precisión, así como equipos de seguridad (ej.: A16C-06 empleado en detectores de gas). Los planos, archivos CAD y fichas técnicas están disponibles por modelo en las páginas del fabricante.

Serie - modelos clave (datos seleccionados)
Modelo | Diámetro exterior [mm] | Longitud [mm] | Tensión aplicada [V] | Resistencia terminal [Ω] | Velocidad sin carga [r/min] | Corriente sin carga [mA] | Corriente de arranque [mA] | Par máximo [mN·m] | Rendimiento [%] | Potencia [W]
A16C-17 | 16 | 23.7 | 6.0 | 2.53 | 12,400 | 18 | 2,372 | 10.8 | 83.3 | 3.5
A16C-18 | 16 | 23.7 | 12.0 | 12.2 | 11,500 | 15 | 984 | 9.5 | 76.8 | 2.86
A16C-16 | 16 | 23.7 | 12.0 | 7.0 | 18,450 | 30 | 1,714 | 10.3 | 75.3 | 4.97
A16C-15 | 16 | 23.7 | 6.0 | 25.2 | 3,220 | 5 | 238 | 4.06 | 73.1 | 0.34
A16C-11 | 16 | 23.7 | 3.0 | 5.35 | 4,600 | 10 | 561 | 3.37 | 75.1 | 0.41
A16C-09 | 16 | 23.7 | 6.0 | 6.25 | 7,300 | 15 | 960 | 7.3 | 76.6 | 1.4
A16C-07 | 16 | 23.7 | 3.0 | 3.4 | 5,500 | 10 | 882 | 4.49 | 79.8 | 0.65
A16C-06 | 16 | 23.7 | 6.0 | 9.1 | 6,200 | 5 | 659 | 6.0 | 83.3 | 0.97
A16C-04 | 16 | 23.7 | 6.0 | 10.7 | 6,200 | 5 | 561 | 5.09 | 82.0 | 0.83
A16C-01 | 16 | 23.7 | 6.0 | 12.0 | 7,100 | 8 | 500 | 3.91 | 76.3 | 0.73
A16C-10 | 16 | 23.7 | 24.0 | 11.30 | 20,600 | 45 | 2,124 | 22.64 | 73.0 | 12.21

Elementos personalizables

• Caja de engranajes (gear head)
• Perno de salida (lead pin)
• Cableado de salida (lead wire)
• Terminal de conexión a tierra (grounding terminal)

Características / especificaciones técnicas

• Serie: A16C (motores sin núcleo, diámetro exterior φ16 mm)
• Longitud típica del cuerpo: 23,7 mm (varía según submodelo)
• Tensión aplicada: depende del modelo (ej.: 3,0 V, 6,0 V, 12,0 V, 24,0 V)
• Resistencia terminal: depende del modelo (aprox. 2,53 Ω a 25,2 Ω en la serie)
• Velocidad sin carga: depende del modelo (ej.: ≈ 3,220 a 20,600 r/min)
• Corrientes en vacío y de arranque: dependientes del modelo (ver tabla)
• Par máximo, eficiencia y potencia de salida: dependientes del modelo (ver tabla; potencias observadas ≈ 0,34 W a 12,21 W)
• Aplicaciones típicas: dispositivos de pequeña precisión y equipos de seguridad (p. ej. detectores de gas), conjuntos de micromotores
• Recursos disponibles: planos, datos CAD y fichas técnicas por submodelo
