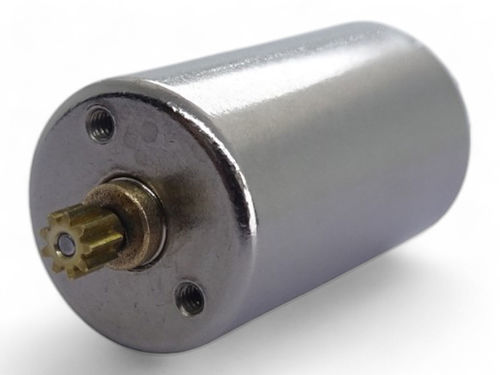

Motor DC A12C-07

6 Vsin núcleode precisión

Descripción general
La serie A12C de motores sin núcleo (diámetro exterior φ12,4 mm) de C.I. TAKIRON ofrece una amplia variedad de submodelos para aplicaciones electromecánicas de precisión. Usos habituales: equipos de tratamiento dental, cámaras réflex, cámaras de vigilancia y otros equipos compactos. Los submodelos varían en longitud, tensión de alimentación, resistencia terminal y prestaciones para adaptarse a necesidades específicas de velocidad, par y potencia.

Gama — especificaciones clave (ejemplos)

• A12C-37 — φ12,4 mm × 21,5 mm, 9,2 V, R 3,05 Ω, sin carga 21.500 r/min, potencia máx. 6,8 W
• A12C-33 — φ12,4 mm × 21,5 mm, 3,0 V, R 9,47 Ω, sin carga 5.310 r/min, potencia máx. 0,23 W
• A12C-32 — φ12,4 mm × 21,5 mm, 9,2 V, R 2,67 Ω, sin carga 24.800 r/min, potencia máx. 7,76 W
• A12C-30 — φ12,4 mm × 21,5 mm, 3,7 V, R 0,94 Ω, sin carga 20.200 r/min, potencia máx. 3,57 W
• A12C-31 — φ12,4 mm × 24,8 mm, 11,1 V, R 2,40 Ω, sin carga 24.800 r/min, potencia máx. 12,6 W
• A12C-38 — φ12,4 mm × 30,8 mm, 11,1 V, R 2,85 Ω, sin carga 18.000 r/min, potencia máx. 10,7 W
• A12C-12 — φ12,4 mm × 30,8 mm, 9,0 V, R 1,65 Ω, sin carga 20.500 r/min, potencia máx. 12,1 W
• A12C-07 — φ12,4 mm × 30,8 mm, 6,0 V, R 1,0 Ω, sin carga 20.400 r/min, potencia máx. 8,81 W
• A12C-05 — φ12,4 mm × 30,8 mm, 6,0 V, R 1,5 Ω, sin carga 15.000 r/min, potencia máx. 5,87 W
• A12C-40 — φ12,4 mm × 30,8 mm, 6,0 V, R 3,12 Ω, sin carga 11.200 r/min, potencia máx. 2,81 W

Elementos personalizables (típicos)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Características / especificaciones técnicas

• Nombre de la serie: A12C (C.I. TAKIRON)
• Diámetro exterior: 12,4 mm (φ12,4 mm)
• Longitudes disponibles: 21,5 mm, 24,8 mm, 30,8 mm
• Tensión de alimentación: según modelo (ejemplos ~3,0 V a 12,0 V)
• Rango de resistencia de terminal: aprox. 0,82 Ω a 49,0 Ω según el modelo
• Rango de velocidad sin carga: aprox. 5.310 r/min a 24.800 r/min según el modelo
• Rango de potencia máxima: aprox. 0,23 W a 12,6 W según el modelo
• Opciones personalizables típicas: gear head, lead pin, lead wire, grounding terminal
