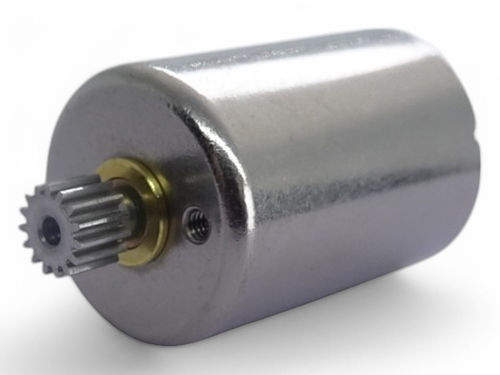

Motor DC A16C-14

3 Vsin núcleo

Resumen
La serie A16C de C.I. TAKIRON incluye motores sin núcleo de Ø16 mm en varios submodelos (A16C-01, -04, -06, -07, -09, -11, -14, -15, -16, -17, -18, -10). Los modelos cubren un rango de tensiones de alimentación (3–24 V), resistencias de terminal, velocidades en vacío, corrientes/pares de arranque, eficiencias y potencias. El modelo A16C-06 se emplea en equipos de seguridad como detectores de gas. Para muchos modelos hay disponibles dibujos de conjunto y datos CAD.

Modelos destacados

• A16C-17 — Ø16 mm | Longitud 23,7 mm | 6,0 V | Sin carga 12 400 r/min | Par de arranque 10,8 mN·m | Potencia máx. 3,5 W
• A16C-18 — Ø16 mm | 23,7 mm | 12,0 V | Sin carga 11 500 r/min | Par de arranque 9,5 mN·m | Potencia máx. 2,86 W
• A16C-16 — Ø16 mm | 23,7 mm | 12,0 V | Sin carga 18 450 r/min | Par de arranque 10,3 mN·m | Potencia máx. 4,97 W
• A16C-15 — Ø16 mm | 23,7 mm | 6,0 V | Sin carga 3 220 r/min | Par de arranque 4,06 mN·m | Potencia máx. 0,34 W
• A16C-14 — Ø16 mm | 23,7 mm | 3,0 V | Sin carga 2 560 r/min | Par de arranque 2,37 mN·m | Potencia máx. 0,16 W
• A16C-11 — Ø16 mm | 23,7 mm | 3,0 V | Sin carga 4 600 r/min | Par de arranque 3,37 mN·m | Potencia máx. 0,41 W
• A16C-09 — Ø16 mm | 23,7 mm | 6,0 V | Sin carga 7 300 r/min | Par de arranque 7,3 mN·m | Potencia máx. 1,4 W
• A16C-07 — Ø16 mm | 23,7 mm | 3,0 V | Sin carga 5 500 r/min | Par de arranque 4,49 mN·m | Potencia máx. 0,65 W
• A16C-06 — Ø16 mm | 23,7 mm | 6,0 V | Sin carga 6 200 r/min | Par de arranque 6,0 mN·m | Potencia máx. 0,97 W
• A16C-04 — Ø16 mm | 23,7 mm | 6,0 V | Sin carga 6 200 r/min | Par de arranque 5,09 mN·m | Potencia máx. 0,83 W
• A16C-01 — Ø16 mm | 23,7 mm | 6,0 V | Sin carga 7 100 r/min | Par de arranque 3,91 mN·m | Potencia máx. 0,73 W
• A16C-10 — Ø16 mm | 23,7 mm | 24,0 V | Sin carga 20 600 r/min | Par de arranque 22,64 mN·m | Potencia máx. 12,21 W

Especificaciones técnicas comunes

• Sistema: A16C (motores sin núcleo, diámetro exterior 16 mm)
• Diámetro nominal principal: 16 mm
• Longitud estándar: 23,7 mm (típico de la serie)
• Tensiones de alimentación: 3,0 V, 6,0 V, 12,0 V, 24,0 V según modelo
• Resistencia de terminal: varía según el modelo (aprox. 2,53 Ω a 25,2 Ω)
• Velocidad sin carga: ~2 560 a ~20 600 r/min según modelo y tensión
• Características de arranque: corrientes y pares de arranque especificados por modelo
• Eficiencia máxima y potencia: valores por modelo (eficiencia hasta ~83,3%, potencia de ~0,16 W a ~12,21 W)
• Opciones personalizables típicas: gear head, lead pin, lead wire, grounding terminal

Elementos personalizables (serie)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Notas
Hay dibujos de conjunto y datos CAD disponibles para muchos modelos. Las fichas de producto detalladas incluyen tablas por modelo (velocidad de rotación, corrientes, par, eficiencia, potencia) y especifican qué elementos se pueden personalizar.
