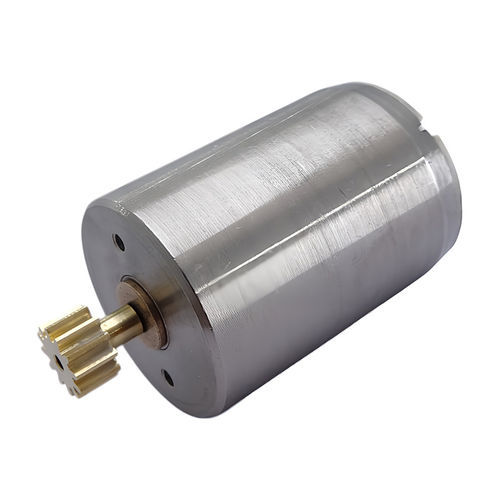

Motor DC A22C-30

6 Vsin núcleode precisión

Resumen
La serie A22C incluye motores sin núcleo (diámetro exterior φ22 mm) pensados para aplicaciones compactas y de precisión. La serie abarca varios submodelos utilizados en instrumentos de topografía, clavadoras de alta presión y otros equipos electro-mecánicos de espacio reducido. Cada submodelo dispone de tablas de rendimiento, planos y archivos CAD cuando están disponibles.

Producto destacado — A22C-32
El A22C-32 es un submodelo con longitud compacta y una relación par/velocidad equilibrada, adecuado para alimentaciones de tensión media. Los datos de referencia se muestran a continuación para dimensionado e integración.

Especificaciones del producto (ejemplo: A22C-32)

• Modelo: A22C-32
• Diámetro exterior: 22 mm (φ22 mm)
• Longitud: 25,3 mm
• Tensión aplicada: 24,0 V
• Resistencia terminal: 78,8 Ω
• Velocidad en vacío: 9.840 r/min
• Corriente en vacío: 6 mA
• Corriente de arranque: 305 mA
• Par de arranque: 6,82 mN·m
• Eficiencia: 73,9 %
• Potencia: 1,76 W

Elementos personalizables

• Gear head (caja reductora)
• Lead pin (eje de salida)
• Lead wire (cable de salida)
• Rodamiento de bolas
• Terminal de conexión a tierra

Otros submodelos A22C listados (selección)
A22C-31, A22C-26, A22C-25, A22C-24, A22C-13, A22C-12, A22C-05, A22C-03, A22C-01, A22C-33, A22C-30, A22C-29, A22C-28, A22C-27, A22C-14, A22C-04 (y variantes adicionales en la lista de productos).

Notas

• Diámetro exterior de la serie: 22 mm.
• Los submodelos varían en longitud, tensión aplicada, resistencia, velocidad, corrientes, par, eficiencia y potencia; consulte la ficha de cada modelo para datos exactos y archivos CAD.

Características técnicas

• Nombre de la serie: A22C (motores sin núcleo)
• Diámetro exterior: 22 mm (φ22 mm)
• Ejemplo (A22C-32): Longitud 25,3 mm; Tensión aplicada 24,0 V; Resistencia terminal 78,8 Ω; Velocidad en vacío 9.840 r/min; Corriente en vacío 6 mA; Corriente de arranque 305 mA; Par de arranque 6,82 mN·m; Eficiencia 73,9%; Potencia 1,76 W
• Elementos personalizables comunes: gear head, lead pin, lead wire, rodamiento de bolas, terminal de tierra
• Aplicaciones típicas: instrumentos de topografía, clavadoras de alta presión
• Tablas de especificaciones y dibujos de conjunto / archivos CAD disponibles por submodelo
