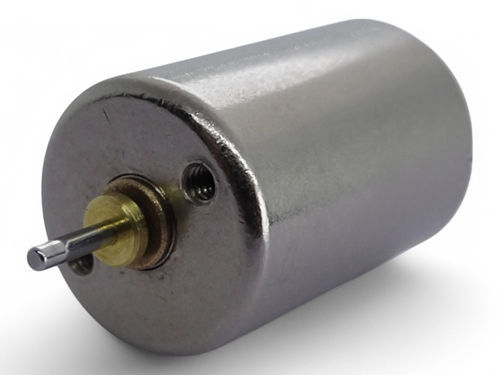

Motor DC A12B-27

3 Vsin núcleo

Descripción general
La serie A12B es una familia de motores sin núcleo de φ12 mm que ofrece varios submodelos con diferentes longitudes (15,5–18,1 mm), tensiones de alimentación (aprox. 3,0–12,0 V), resistencias terminales y características de rendimiento. Cada submodelo se presenta con una galería de producto (imágenes y miniatura de vídeo) y una tabla de especificaciones. Hay opciones de personalización disponibles para muchos submodelos.

Serie de productos - Tabla principal de modelos
Nombre del modelo | Diámetro exterior [mm] | Longitud [mm] | Tensión aplicada [V] | Resistencia terminal [Ω] | Velocidad sin carga [r/m] | Corriente sin carga [mA] | Corriente de arranque [mA] | Par de arranque [mN･m] | Eficiencia máx. [%] | Potencia máx. [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

Elementos personalizables (etiquetas comunes)

• Cabezal reductor (gear head)
• Pasador de salida (lead pin)
• Cable de salida (lead wire)
• Terminal de conexión a tierra

Activos y datos disponibles (en las fichas de producto)
Las fichas de producto incluyen galerías fotográficas y archivos de vídeo para los submodelos; muchas páginas hacen referencia a planos de contorno y datos CAD descargables. No se incluyen datos de contacto ni enlaces externos aquí.

Notas
La página de la serie A12B contiene bloques de detalle de producto individuales para cada submodelo (A12B-24, -27, -32, -33, -35, -36, -37, etc.), cada uno con una galería y una tabla de especificaciones como la consolidada arriba.

Características / especificaciones técnicas

• Nombre de la serie: A12B series
• Diámetro exterior: 12 mm (φ12)
• Longitud (rango típico según submodelos): 15,5 mm – 18,1 mm
• Tensión aplicada (rango observado): aprox. 3,0 V – 12,0 V (varía según submodelo)
• Resistencia terminal (rango observado): aprox. 2,4 Ω – 122,4 Ω
• Velocidad sin carga (rango observado): varios miles hasta ~23,800 r/m según el modelo
• Las corrientes sin carga y de arranque varían según el modelo (ver tabla)
• Par de arranque (por submodelo): valores en el orden de mN･m (ejemplos: 0.52–4.02 mN･m)
• Eficiencia máxima (observada): ~55% – 75% según el modelo
• Potencia de salida máxima (observada): hasta ~2.03 W para los submodelos listados
• Elementos personalizables: cabezal reductor, pasador de salida, cable de salida, terminal de puesta a tierra
• Activos en las fichas: galerías fotográficas, archivos de vídeo, planos y datos CAD (descargables cuando se proporcionan)
