Motor DC A17B-24
4.5 Vsin núcleocompacto

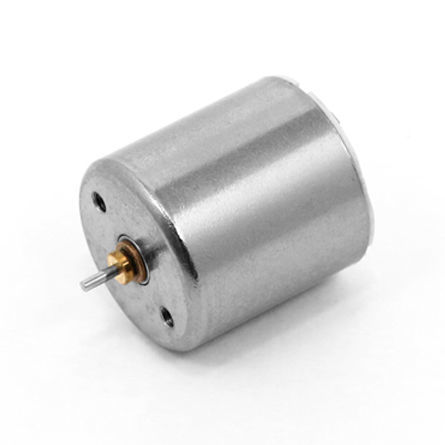

Motor DC - A17B-24 - C.I. Takiron - 4.5 V / sin núcleo / compacto
Motor DC - A17B-24 - C.I. Takiron - 4.5 V / sin núcleo / compacto
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de C.I. Takiron

Características

Tipo
DC
Voltaje
4.5 V
Configuración
sin núcleo, compacto
Aplicaciones
para la robótica, para uso médico
Potencia

3,96 W
(0,01 hp)

Intensidad

27 A, 3.751 A

Par

0,00982 Nm
(0,007243 ft.lb)

Velocidad de rotación

15.400 rpm
(96.761,0537 rad.min-1)

Diámetro

17,4 mm
(0,69 in)

Descripción

Serie de producto - A17B (motores sin núcleo)
Motores CC coreless compactos con un diámetro exterior típico de 17,4 mm. Disponibles en varios submodelos (A17B-xx) que ofrecen distintas tensiones de alimentación, resistencias terminales y puntos de rendimiento para aplicaciones en automatización, robótica micro y equipos médicos. Se proporcionan parámetros eléctricos y mecánicos por modelo.

Datos representativos de modelos
Tabla (columnas): Nombre del modelo | Diámetro exterior [mm] | Longitud [mm] | Tensión aplicada [V] | Resistencia terminal [Ω] | Velocidad sin carga [r/m] | Corriente sin carga [mA] | Corriente de arranque [mA] | Par de arranque [mN･m] | Eficiencia máxima [%] | Potencia máxima [W]
A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22
A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29
A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84
A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51
A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75
A17B-18 | 17.4 | 15.8 | 4.5 | 4.7 | 12,100 | 20 | 957 | 3.26 | 73.2 | 1.03
A17B-44 | 17.4 | 18.4 | 12.0 | 7.8 | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52
A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89
A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78
A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.8 | 83.1 | 4.65
A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17,850 | 25 | 2,630 | 7.59 | 81.5 | 3.55
A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20,200 | 15 | 1,715 | 9.56 | 82.2 | 5.06
A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52
A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44
A17B-29 | 17.4 | 18.4 | 7.4 | 2.35 | 22,000 | 30 | 3,150 | 9.93 | 81.4 | 5.72
A17B-27 | 17.4 | 18.4 | 4.8 | 1.9 | 17,500 | 25 | 2,535 | 6.51 | 81.1 | 2.98
A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.3 | 79.4 | 2.47
A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95
A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96
A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88
A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11
A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48
A17B-20 | 17.4 | 18.4 | 4.5 | 3.4 | 10,600 | 16 | 1,324 | 5.24 | 79.2 | 1.45
A17B-17 | 17.4 | 18.4 | 4.5 | 0.30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64
A17B-16 | 17.4 | 18.4 | 4.5 | 2.0 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48
A17B-11 | 17.4 | 18.4 | 4.5 | 2.8 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75
A17B-08 | 17.4 | 18.4 | 4.5 | 2.1 | 12,700 | 24 | 2,143 | 7.09 | 80.0 | 2.36
A17B-07 | 17.4 | 18.4 | 4.5 | 2.5 | 14,000 | 25 | 1,800 | 5.37 | 77.8 | 1.97

Elementos personalizables
  • Perno de conexión (lead pin)
  • Cable de conexión (lead wire)
  • Terminal de puesta a tierra

Notas / detalles mostrados en la página
Se proporciona una vista general de la serie y especificaciones individuales por modelo (velocidad de rotación, corrientes, par, eficiencia, potencia, resistencia terminal, tensiones aplicadas, diámetro exterior y longitud). Los varios submodelos (A17B-xx) cubren una gama de tensiones y puntos de rendimiento. Descargas gratuitas disponibles: imágenes del producto, galería y vídeo demostrativo para modelos representativos.

Especificaciones técnicas
  • Nombre de la serie: A17B series
  • Diámetro exterior (típico): 17,4 mm
  • Longitudes: dependientes del modelo (comúnmente 15,8 mm o 18,4 mm)
  • Tensión aplicada: dependiente del modelo (ejemplos en la página: 3,7 V, 4,5 V, 4,8 V, 12 V, 18 V)
  • Resistencia terminal: rangos indicados por modelo (ej. 1,50 Ω hasta >13 Ω)
  • Parámetros de rendimiento proporcionados por modelo: velocidad sin carga [r/m], corriente sin carga [mA], corriente de arranque [mA], par de arranque [mN･m], eficiencia máxima [%], potencia máxima [W]
  • Elementos personalizables: perno de conexión, cable de conexión, terminal de puesta a tierra
