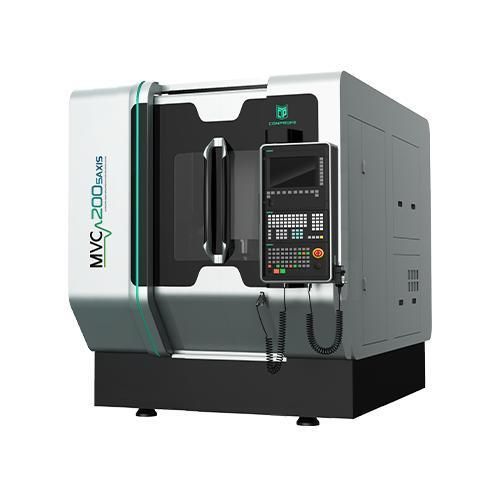

Centro de mecanizado CNC 5 ejes MVC200

verticalpara vidriopara cerámica

Resumen del producto

• Estructura en pórtico que combina alta estabilidad con componentes móviles ligeros para mejorar la precisión y el comportamiento dinámico
• Diseño térmicamente simétrico desarrollado mediante análisis por elementos finitos (FEM) para minimizar deformaciones térmicas y mantener la precisión a largo plazo
• Construcción en hierro fundido con excelente amortiguación de vibraciones para un rendimiento de corte dinámico estable
• Estructura de bancada optimizada por FEM para maximizar la rigidez
• Motor del eje Z refrigerado; motores A y C refrigerados para un comportamiento térmico constante

Puntos destacados

• Motores DDR A/C de alta velocidad y alta precisión
• Precisión de posicionamiento A/C: 8''; repetibilidad: 4''
• Diseño de apriete/desapriete A/C de alta rigidez y fiabilidad
• Tres motores de accionamiento directo para modelos 650 o superiores
• Codificadores lineales importados de alta precisión para retroalimentación de los ejes A/C
• Amplio espacio en la mesa rotativa para diversas configuraciones de mecanizado
• Varias configuraciones de almacén de herramientas; opciones de almacén tipo cadena (24/40/64/120 herramientas)
• Alta capacidad de carga de herramientas y compatibilidad con herramientas de corte habituales
• Opción de mecanizado ultrasónico: vibración ultrasónica de alta frecuencia (15–70 kHz) aplicada a la punta de la herramienta para reducir microfisuras, disminuir las fuerzas de corte, aumentar la eficiencia, prolongar la vida útil de la herramienta y mejorar el acabado superficial

Casos de aplicación
Adecuado para el mecanizado de alta precisión y alta eficiencia de materiales frágiles y duros (cerámica, vidrio, cuarzo), superaleaciones (aleaciones de titanio) y otras piezas difíciles de cortar que requieren mejor calidad superficial y menor desgaste de herramienta

Parámetros técnicos (tabla)
Ítem: MVC200-5AXIS
Recorrido X/Y/Z: 280*280*280 mm
Dimensión de la mesa: Φ200 mm
Carga máxima de la mesa: 50 kg
Husillo ultrasónico: Estándar
Diámetro del husillo: Φ100 mm
Velocidad máx. husillo (corto plazo): 36,000 rpm
Velocidad máx. husillo (largo plazo): 28,000 rpm
Potencia motor: 6 kW
Velocidad de avance rápido X/Y/Z: 36/36/36 m/min
Velocidad rápida A/C: 100/400 rpm
Precisión de posicionamiento X/Y/Z: 0.007 mm
Repetibilidad X/Y/Z: 0.004 mm
Precisión posicionamiento A/C: 8 ''
Repetibilidad A/C: 4 ''
Tipo de almacén de herramientas: Tipo cadena
Capacidad de herramientas: 40 (n.º de herramientas)
Peso total (incl. accesorios): 4,000 kg
Tamaño de la máquina (LxAnxAl): 1,732 x 3,147 x 2,195 mm
Controlador CNC: SIEMENS One (HEIDENHAIN opcional)

Especificaciones técnicas

• Modelo: MVC200-5AXIS
• Recorrido X/Y/Z: 280*280*280 mm
• Dimensión mesa: Φ200 mm
• Carga máxima mesa: 50 kg
• Diámetro del husillo: Φ100 mm
• Velocidad máx. husillo: 36,000 rpm (corto); 28,000 rpm (continuo)
• Potencia motor: 6 kW
• Velocidad rápida X/Y/Z: 36 m/min; Velocidad rápida A/C: 100/400 rpm
• Precisión posicionamiento X/Y/Z: 0,007 mm; Repetibilidad: 0,004 mm
• Precisión A/C: 8''; Repetibilidad: 4''
• Almacén de herramientas: tipo cadena; Capacidad: 40 herramientas
• Peso total (incl. accesorios): 4,000 kg
• Tamaño máquina: 1,732 x 3,147 x 2,195 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
