Centro de mecanizado CNC 5 ejes MVC1250
verticalpara vidriopara cerámica

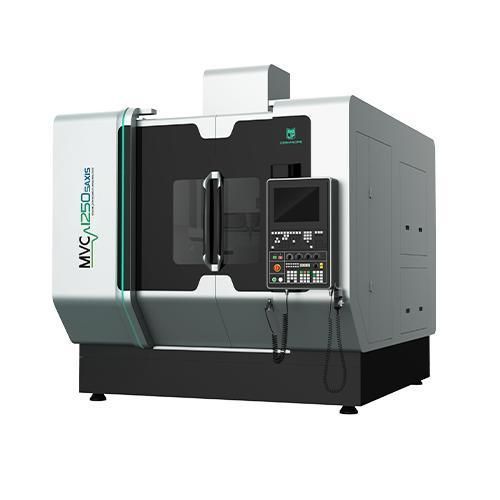

Centro de mecanizado CNC 5 ejes - MVC1250 - Conprofe - vertical / para vidrio / para cerámica
Centro de mecanizado CNC 5 ejes - MVC1250 - Conprofe - vertical / para vidrio / para cerámica
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Material mecanizado
para aleación de titanio, para cerámica, para vidrio, para cuarzo
Número de herramientas
40 herramientas, 64 herramientas
Otra función
de corte
Otras características
de alta velocidad, de alta eficacia, de accionamiento directo, de alta precisión, de gran rigidez, por ultrasonidos
Carrera X

1.250 mm
(49,21 in)

Carrera Y

1.250 mm
(49,21 in)

Carrera Z

1.000 mm
(39,37 in)

Velocidad de rotación

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potencia

35 kW
(47,59 hp)

Velocidad de avance del eje X

30 m/min

Velocidad de avance del eje Y

30 m/min

Velocidad de avance del eje Z

30 m/min

Carga máxima de la mesa

1.200 kg
(2.646 lb)

Precisión de colocación

0,008 mm
(0,00031 in)

Repetibilidad

0,005 mm
(0,0002 in)

Peso total

26.000 kg
(57.320,19 lb)

Longitud total

3.480 mm
(137 in)

Anchura total

5.900 mm
(232,3 in)

Altura total

4.250 mm
(167,3 in)

Descripción

Descripción general del producto
  • Estructura de pórtico que aporta elevada estabilidad y componentes móviles ligeros para mejorar la precisión y la dinámica de la máquina
  • Diseño térmicamente simétrico validado por FEM para reducir la deformación térmica y mantener la precisión a largo plazo
  • Componentes de hierro fundido con buena amortiguación de vibraciones para un rendimiento de corte dinámico fiable
  • Cama optimizada por FEM para aumentar la rigidez
  • Motores de los ejes Z, A y C refrigerados para estabilidad térmica en uso intensivo


Puntos destacados
  • Motores DDR de alta velocidad y alta precisión en ejes A/C
  • Precisión de posicionamiento ejes A/C: 15''; repetibilidad: 8''
  • Diseño de sujeción / desbloqueo de alta rigidez en ejes A/C
  • Tres motores de accionamiento directo disponibles en configuraciones seleccionadas
  • Encoders lineales importados de alta precisión para retroalimentación de ejes A/C
  • Amplia área de mecanizado en la mesa giratoria
  • Varias configuraciones de revista de herramientas; revista tipo cadena opcional (24/40/64/120T)
  • Capacidad de herramientas: 40 herramientas (configurable)
  • Compatibilidad con herramientas de corte de uso general
  • Ventajas del mecanizado ultrasónico (15–70 kHz):
    • Reduce microfisuras en materiales frágiles
    • Disminuye fuerzas de corte y mejora la eficiencia
    • Prolonga la vida útil de la herramienta
    • Minimiza la formación de rebabas
    • Mejora el acabado superficial


Casos de aplicación
Adecuado para mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, vidrio, cuarzo), superaleaciones (incluidos aleaciones de titanio) y otros materiales difíciles de cortar, donde se requieren asistencia ultrasónica y capacidad 5 ejes

Parámetros técnicos
  • Modelo: MVC1250-5AXIS
  • Recorridos X/Y/Z: 1.250×1.250×1.000 mm
  • Dimensión de la mesa: Φ1.200 mm
  • Carga máxima de la mesa: 1.200 kg
  • Husillo ultrasónico: Estándar
  • Diámetro del husillo: Φ210 mm
  • Velocidad máx. husillo (corto plazo): 15.000 rpm
  • Velocidad máx. husillo (largo plazo): 12.000 rpm
  • Potencia del motor: 35 kW
  • Velocidad rápida X/Y/Z: 30/30/30 m/min
  • Velocidad rápida A/C: 30/60 rpm
  • Precisión de posicionamiento X/Y/Z: 0,008 mm
  • Repetibilidad X/Y/Z: 0,005 mm
  • Precisión de posicionamiento A/C: 15 ''
  • Repetibilidad A/C: 8 ''
  • Tipo de revista de herramientas: tipo cadena (24/40/64/120T opcional)
  • Capacidad de herramientas: 40 herramientas
  • Peso total (incl. accesorios): 26.000 kg
  • Tamaño de la máquina (L×A×H): 3.480×5.900×4.250 mm
  • Controlador CNC: SIEMENS One (HEIDENHAIN opcional)


Especificaciones
  • Recorridos X/Y/Z: 1.250×1.250×1.000 mm
  • Dimensión de la mesa: Φ1.200 mm
  • Carga máxima de la mesa: 1.200 kg
  • Husillo ultrasónico: Estándar
  • Diámetro del husillo: Φ210 mm
  • Velocidades del husillo (corto/largo): 15.000 / 12.000 rpm
  • Potencia del motor: 35 kW
  • Velocidad rápida (X/Y/Z): 30/30/30 m/min
  • Velocidad rápida (A/C): 30/60 rpm
  • Precisión de posicionamiento (X/Y/Z): 0,008 mm
  • Repetibilidad (X/Y/Z): 0,005 mm
  • Precisión de posicionamiento (A/C): 15 ''
  • Repetibilidad (A/C): 8 ''
  • Revista de herramientas: tipo cadena (24/40/64/120T opcional)
  • Capacidad de herramientas: 40
  • Peso total: 26.000 kg
  • Dimensiones máquina: 3.480×5.900×4.250 mm
  • Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
