Centro de mecanizado CNC 5 ejes MVC500
verticalpara vidriopara cerámica

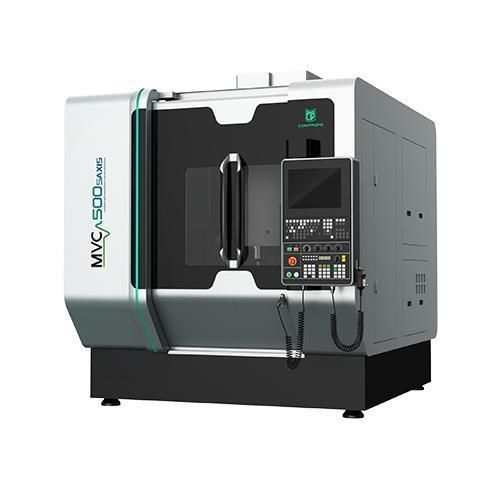

Centro de mecanizado CNC 5 ejes - MVC500 - Conprofe - vertical / para vidrio / para cerámica
Centro de mecanizado CNC 5 ejes - MVC500 - Conprofe - vertical / para vidrio / para cerámica
Centro de mecanizado CNC 5 ejes - MVC500 - Conprofe - vertical / para vidrio / para cerámica - imagen - 2
Centro de mecanizado CNC 5 ejes - MVC500 - Conprofe - vertical / para vidrio / para cerámica - imagen - 3
Centro de mecanizado CNC 5 ejes - MVC500 - Conprofe - vertical / para vidrio / para cerámica - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Material mecanizado
de aleación de aluminio, para cerámica, para vidrio, para cuarzo
Estructura
de pórtico
Número de herramientas
40 herramientas
Otra función
de corte
Otras características
de alta velocidad, de alta eficacia, de accionamiento directo, de alta precisión, de gran rigidez
Carrera X

500 mm
(19,69 in)

Carrera Y

550 mm
(21,65 in)

Carrera Z

500 mm
(19,69 in)

Velocidad de rotación

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Potencia

35 kW
(47,59 hp)

Velocidad de avance del eje X

36 m/min

Velocidad de avance del eje Y

36 m/min

Velocidad de avance del eje Z

30 m/min

Carga máxima de la mesa

300 kg
(661 lb)

Precisión de colocación

0,007 mm
(0,00028 in)

Repetibilidad

0,004 mm
(0,00016 in)

Peso total

10.000 kg
(22.046,23 lb)

Longitud total

2.240 mm
(88,2 in)

Anchura total

3.780 mm
(148,8 in)

Altura total

2.855 mm
(112,4 in)

Descripción

Descripción del producto
  • Estructura de pórtico con estabilidad excepcional y componentes móviles ligeros, garantizando mayor precisión y mejor comportamiento dinámico de la máquina-herramienta
  • Estructura térmicamente simétrica diseñada mediante análisis por elementos finitos (FEM) que minimiza eficazmente las deformaciones térmicas y asegura la rigidez necesaria para mantener la precisión a largo plazo
  • Estructura en fundición con excelentes propiedades de amortiguación de vibraciones, que proporciona un rendimiento dinámico de corte destacado, estabilidad, fiabilidad y amplia aplicabilidad
  • Mejora continua de la rigidez de la bancada mediante FEM para lograr un diseño óptimo
  • Motor del eje Z refrigerado
  • Motores de los ejes A y C refrigerados


Puntos destacados del producto
  • Motor DDR de alta velocidad y alta precisión para ejes A/C
  • Precisión de posicionamiento de ejes A/C de 6'' y repetibilidad de 4''
  • Diseño de acoplamiento/desacoplamiento de alta rigidez y fiable para ejes A/C
  • 3 motores de accionamiento directo para productos 650 o superiores
  • Encoders lineales importados de alta precisión para la división de escala de los ejes A/C
  • Amplio espacio de mecanizado en la mesa rotativa
  • Varias configuraciones de armario de herramientas con opciones adicionales
  • Magacín de herramientas tipo cadena (opcional 24/40/64/120T)
  • Alta capacidad de carga para herramientas de corte
  • Compatible con una amplia gama de herramientas de corte
  • Ventajas del mecanizado por ultrasonidos: vibración ultrasónica de alta frecuencia aplicada al útil (15-70 kHz): mitiga microgrietas; reduce la fuerza de corte y mejora la eficiencia; aumenta la vida útil de la herramienta; minimiza rebabas; mejora la calidad superficial


Casos de aplicación
Adecuado para el mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, vidrio, cuarzo, etc.), superaleaciones (aleación de titanio, etc.) y otros materiales de difícil mecanizado

Parámetros técnicos
  • Item - MVC500-5AXIS - Unit
  • Recorrido X/Y/Z - 500*550*500 - mm
  • Dimensión de la mesa - Φ500 - mm
  • Carga máxima de la mesa - 300 - kg
  • Husillo ultrasónico - Estándar - /
  • Diámetro del husillo - Φ190 - mm
  • Velocidad máxima del husillo (corto plazo) - 20.000 - rpm
  • Velocidad máxima del husillo (largo plazo) - 14.000 - rpm
  • Potencia del motor - 35 - kW
  • Velocidad rápida X/Y/Z - 36/36/30 - m/min
  • Velocidad rápida A/C - 50/100 - rpm
  • Precisión de posicionamiento X/Y/Z - 0.007 - mm
  • Repetibilidad X/Y/Z - 0.004 - mm
  • Precisión de posicionamiento A/C - 8 - ''
  • Repetibilidad A/C - 5 - ''
  • Tipo de magazín de herramientas - Tipo cadena - /
  • Capacidad portaherramientas - 40 - Nº de herramientas
  • Peso total (incl. accesorios) - 10.000 - kg
  • Tamaño de la máquina (LxWxH) - 2.240x3.780x2.855 - mm
  • Controlador CNC - SIEMENS One (HEIDENHAIN opcional) - /


Especificaciones
  • Modelo: MVC500-5AXIS
  • Estructura: Pórtico, diseño térmicamente simétrico (optimizado por FEM)
  • Materiales: Estructura de fundición para amortiguación de vibraciones y estabilidad
  • Recorridos X/Y/Z: 500 x 550 x 500 mm
  • Mesa: Diámetro Φ500 mm, carga máx. 300 kg
  • Husillo: Husillo ultrasónico estándar, diámetro Φ190 mm
  • Velocidad del husillo: Hasta 20.000 rpm corto plazo; 14.000 rpm largo plazo
  • Potencia motor: 35 kW
  • Desplazamiento rápido: X/Y/Z 36/36/30 m/min; ejes A/C 50/100 rpm
  • Precisión de posicionamiento: X/Y/Z 0.007 mm; A/C 8''
  • Repetibilidad: X/Y/Z 0.004 mm; A/C 5''
  • Magazín de herramientas: Tipo cadena, 40 herramientas (otras capacidades/opciones disponibles)
  • Peso total (incl. accesorios): 10.000 kg
  • Dimensiones máquina (LxWxH): 2.240 x 3.780 x 2.855 mm
  • Controlador CNC: SIEMENS One estándar; HEIDENHAIN opcional
  • Características adicionales: Motores Z, A y C refrigerados; motores directos A/C en modelos mayores; encoders lineales importados de alta precisión para ejes A/C
