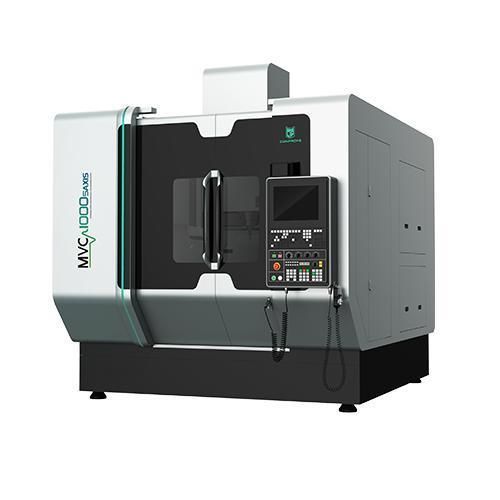

Centro de mecanizado CNC 5 ejes MVC1000

verticalpara vidriopara cerámica

Descripción del producto

• Estructura de pórtico con componentes móviles ligeros para alto rendimiento dinámico y precisión de mecanizado
• Estructura térmicamente simétrica diseñada mediante FEM para minimizar la deformación térmica en producción prolongada
• Construcción en hierro fundido que proporciona amortiguación de vibraciones, estabilidad y amplia aplicabilidad
• Rigidez de la bancada optimizada mediante análisis por elementos finitos
• Motores refrigerados en los ejes Z, A y C

Características principales

• Motores DDR de alta velocidad y alta precisión en ejes A/C
• Precisión de posicionamiento A/C: 6''; repetibilidad: 4''
• Diseño de sujeción/desprendimiento A/C de alta rigidez
• Tres motores de accionamiento directo para modelos con husillo de 650 mm o superior
• Encoders lineales de alta precisión importados para retroalimentación de ejes A/C
• Amplio espacio de mecanizado en la mesa giratoria
• Varias configuraciones de almacén de herramientas; almacén tipo cadena opcional (24/40/64/120T)
• Alta capacidad de carga de herramientas y compatibilidad con herramientas comunes
• Opción de mecanizado por ultrasonidos: vibración de la punta 15–70 kHz para reducir microgrietas, disminuir fuerzas de corte, aumentar vida de herramienta y mejorar acabado superficial

Casos de aplicación

Adecuado para mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, vidrio, cuarzo), superaleaciones (aleaciones de titanio) y otros materiales difíciles de mecanizar que requieren integridad superficial y tolerancias estrictas

Parámetros técnicos

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

Especificaciones técnicas

• Modelo: MVC1000-5AXIS
• Recorridos X/Y/Z: 1250 × 1250 × 1000 mm
• Mesa: Φ1000 mm, carga máxima 1.000 kg
• Diámetro de husillo: Φ210 mm; husillo ultrasónico estándar
• Velocidad de husillo: hasta 15.000 rpm (corto), 12.000 rpm (continuo)
• Potencia motor: 35 kW
• Velocidades rápidas: X/Y/Z 30 m/min; ejes A/C 30/60 rpm
• Precisión de posicionamiento: X/Y/Z 0,008 mm; A/C 15''
• Repetibilidad: X/Y/Z 0,005 mm; A/C 8''
• Almacén de herramientas: tipo cadena, típica 40 herramientas (otras opciones disponibles)
• Peso total (con accesorios): 25.000 kg
• Dimensiones (L×W×H): 3.480 × 5.900 × 4.250 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
