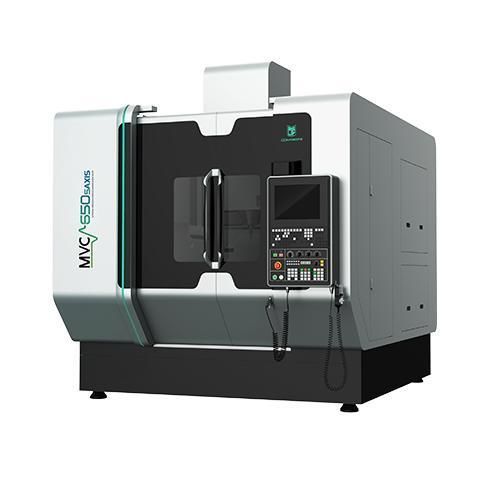

Centro de mecanizado CNC 5 ejes MVC650

verticalpara vidriopara cerámica

Descripción del producto

• Estructura tipo pórtico que proporciona alta estabilidad estructural con componentes móviles ligeros para mejorar el rendimiento dinámico y la precisión de mecanizado
• Diseño térmicamente simétrico desarrollado mediante análisis por elementos finitos (FEM) para minimizar deformaciones térmicas y asegurar la precisión a largo plazo
• Construcción en hierro fundido con excelente amortiguación de vibraciones para un rendimiento dinámico de corte y fiabilidad superiores
• Rigidez del lecho optimizada mediante diseño iterativo basado en FEM
• Motores Z, A y C refrigerados para estabilidad térmica en operaciones prolongadas

Puntos destacados del producto

• Motores DDR de alta velocidad y alta precisión para los ejes A/C
• Precisión de posicionamiento ejes A/C hasta 8" y repetibilidad 5"
• Diseño de sujeción/desucción A/C de alta rigidez y fiabilidad
• Tres motores de accionamiento directo para máquinas de la serie MVC650 y superiores
• Encodeadores lineales importados de alta precisión para la división de escala A/C
• Amplio espacio de mecanizado en la mesa rotativa
• Variadas configuraciones de cargador de herramientas con opciones adicionales
• Magazine de herramientas tipo cadena disponible (opciones 24/40/64/120T)
• Alta capacidad de carga de herramientas y compatibilidad con herramientas de corte habituales
• Fresado ultrasónico con vibración de alta frecuencia 15–70 kHz
• Beneficio ultrasónico: atenúa las microgrietas en materiales frágiles
• Beneficio ultrasónico: reduce las fuerzas de corte y mejora la eficiencia
• Beneficio ultrasónico: aumenta la vida útil de la herramienta
• Beneficio ultrasónico: minimiza el rebaba en la pieza
• Beneficio ultrasónico: mejora la calidad superficial

Casos de aplicación
Apto para mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, vidrio, cuarzo), superaleaciones (aleaciones de titanio) y otros materiales de difícil mecanizado.

Parámetros técnicos (tabla)
Item - MVC650-5AXIS - Unidad
Recorrido X/Y/Z - 750*800*550 - mm
Dimensión de la mesa - Ø650 - mm
Carga máxima de la mesa - 800 - kg
Husillo ultrasónico - Estándar - /
Diámetro del husillo - Ø190 - mm
Máx. velocidad husillo (corta duración) - 20.000 - rpm
Máx. velocidad husillo (larga duración) - 14.000 - rpm
Potencia del motor - 35 - kW
Velocidad rápida X/Y/Z - 36/36/30 - m/min
Velocidad rápida A/C - 30/70 - rpm
Precisión de posicionamiento X/Y/Z - 0.008 - mm
Repetibilidad X/Y/Z - 0.005 - mm
Precisión de posicionamiento A/C - 8 - "
Repetibilidad A/C - 5 - "
Tipo de magazín de herramientas - Tipo cadena - /
Capacidad de herramientas - 40 - n.º de herramientas
Peso total (incl. accesorios) - 16.500 - kg
Tamaño de la máquina (LxAnxAl) - 2.940x4.310x3.310 - mm
Controlador CNC - SIEMENS One (HEIDENHAIN opcional) - /

Especificaciones técnicas

• Recorrido X/Y/Z: 750*800*550 mm
• Dimensión de la mesa: Ø650 mm
• Carga máxima de la mesa: 800 kg
• Husillo ultrasónico: Estándar
• Diámetro del husillo: Ø190 mm
• Máx. velocidad husillo (corta duración): 20.000 rpm
• Máx. velocidad husillo (larga duración): 14.000 rpm
• Potencia del motor: 35 kW
• Velocidad rápida X/Y/Z: 36/36/30 m/min
• Velocidad rápida A/C: 30/70 rpm
• Precisión de posicionamiento X/Y/Z: 0.008 mm
• Repetibilidad X/Y/Z: 0.005 mm
• Precisión de posicionamiento A/C: 8 "
• Repetibilidad A/C: 5 "
• Tipo de magazín de herramientas: Tipo cadena (opciones)
• Capacidad de herramientas: 40 herramientas
• Peso total (incl. accesorios): 16.500 kg
• Tamaño de la máquina (LxAnxAl): 2.940 x 4.310 x 3.310 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
