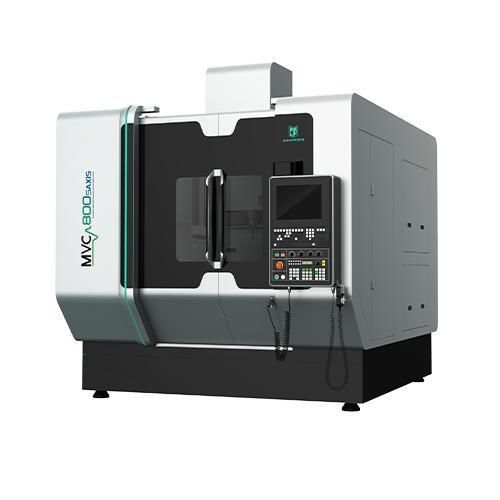

Centro de mecanizado CNC 5 ejes MVC800

verticalpara vidriopara cerámica

Descripción general

• Estructura de pórtico con una estabilidad excepcional y componentes móviles ligeros, lo que garantiza una mayor precisión y un mejor rendimiento dinámico de la máquina herramienta
• Estructura térmicamente simétrica diseñada mediante análisis de elementos finitos (FEM) que minimiza eficazmente los efectos de la deformación térmica, al tiempo que garantiza la alta rigidez necesaria para mantener la precisión a largo plazo
• Empleo de hierro fundido con excelentes propiedades de amortiguación de vibraciones, que ofrece un rendimiento de corte dinámico excepcional, estabilidad, fiabilidad y una gran aplicabilidad
• Mejora continua de la rigidez de la estructura de la bancada mediante FEM para lograr el diseño óptimo
• Motor del eje Z refrigerado
• Motor del eje A y del eje C refrigerados

Características destacadas del producto

• Motor DDR de alta velocidad y alta precisión para los ejes A y C
• Precisión de posicionamiento de los ejes A y C de 6'' y repetibilidad de 4''
• Diseño de sujeción y
• 3 motores de accionamiento directo para productos de 650 o superiores
• Encoders lineales de alta precisión importados para la división de escala de los ejes A/C
• Amplios espacios para el mecanizado en la mesa giratoria
• Varias configuraciones de almacén de herramientas con opciones adicionales
• Almacén de herramientas tipo cadena (24/40/64/120T opcional)
• Alta capacidad de carga de herramientas de corte
• Herramientas de corte de uso generalizado
• Ventajas únicas del mecanizado ultrasónico - Vibración ultrasónica de alta frecuencia aplicada a la punta de la herramienta (15-70 kHz): 1. Mitiga las microfisuras; 2. Reduce la fuerza de corte y mejora la eficiencia del mecanizado; 3. Aumenta la vida útil de la herramienta; 4. Minimiza las rebabas en la pieza de trabajo; 5. Mejora la calidad de la superficie

Casos de aplicación Adecuado para el mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, vidrio, cuarzo, etc.), superaleaciones (aleación de titanio, etc.) y otros materiales difíciles de cortar Parámetros técnicos Elemento | MVC800-5AXIS | Unidad Recorrido de los ejes X/Y/Z | 800*1000*550 | mm Dimensiones de la mesa de trabajo | Φ800 | mm Carga máxima de la mesa de trabajo | 900 | kg Husillo ultrasónico | Estándar | / Diámetro del husillo | Φ190 | mm Velocidad máxima del husillo (corta duración) | 20 000 | rpm Velocidad máxima del husillo (larga duración) | 14 000 | rpm Potencia del motor | 35 | kW Velocidad rápida de los ejes X/Y/Z | 36/36/30 | m/min Velocidad rápida de los ejes A/C | 30/70 | rpm Precisión de posicionamiento de los ejes X/Y/Z | 0,008 | mm Repetibilidad de los ejes X/Y/Z | 0,005 | mm Precisión de posicionamiento de los ejes A/C | 8 | '' Repetibilidad de los ejes A/C | 5 | '' Tipo de almacén de herramientas | Tipo cadena | / Capacidad de almacenamiento de herramientas | 40 | Número de herramientas Peso total (incl. accesorios) | 17 000 | kg Dimensiones de la máquina (L x An x Al) | 2940 x 4310 x 3310 | mm Controlador CNC | SIEMENS One (HEIDENHAIN opcional) | / Características / especificaciones técnicas

• Recorrido de los ejes X/Y/Z: 800*1000*550 mm
• Dimensiones de la mesa de trabajo: Φ800 mm
• Carga máx. Carga de la mesa de trabajo: 900 kg
• Husillo ultrasónico: De serie
• Diámetro del husillo: Φ190 mm
• Velocidad máxima del husillo (corta duración): 20 000 rpm
• Velocidad máxima de giro del husillo (duración prolongada): 14 000 rpm
• Potencia del motor: 35 kW
• Velocidad rápida de los ejes X/Y/Z: 36/36/30 m/min
• Velocidad rápida de los ejes A/C: 30/70 rpm
• Precisión de posicionamiento de los ejes X/Y/Z: 0,008 mm
• Repetibilidad de los ejes X/Y/Z: 0,005 mm
• Precisión de posicionamiento de los ejes A/C: 8''
• Repetibilidad de los ejes A/C: 5''
• Tipo de almacén de herramientas: tipo cadena (opciones: 24/40/64/120T)
• Capacidad de almacenamiento de herramientas: 40 herramientas
• Peso total (incl. accesorios): 17 000 kg
• Dimensiones de la máquina (L x An x Al): 2940 x 4310 x 3310 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
