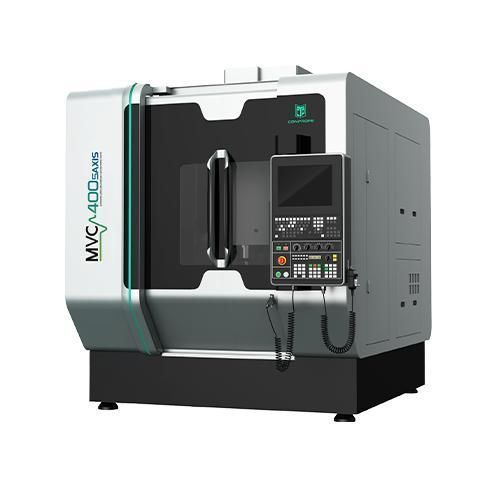

Centro de mecanizado CNC 5 ejes MVC400

verticalpara vidriopara cerámica

Resumen

• Estructura de pórtico con alta estabilidad y componentes móviles ligeros para mejorar el rendimiento dinámico y la precisión de mecanizado
• Diseño térmicamente simétrico desarrollado mediante análisis por elementos finitos (FEM) para minimizar deformaciones térmicas y mantener la precisión a largo plazo
• Componentes en fundición para una excelente amortiguación de vibraciones, buen rendimiento de corte dinámico y estabilidad
• Rigidez del bancada optimizada por FEM
• Motor del eje Z refrigerado; motores de los ejes A y C refrigerados

Puntos destacados del producto

• Motores DDR de alta velocidad y alta precisión para los ejes A/C; precisión de posicionamiento A/C 8'' y repetibilidad 4''; diseño de sujeción/despliegue de alta rigidez; 3 motores de accionamiento directo en modelos 650 y superiores
• Encóderes lineales importados de alta precisión para la división de escala A/C y amplio espacio de mecanizado en la mesa rotativa
• Múltiples configuraciones de almacén de herramientas (tipo cadena: opciones 24/40/64/120T); alta capacidad de carga de herramientas; compatible con una amplia gama de herramientas de corte
• Capacidad de mecanizado ultrasónico (15–70 kHz) que: 1) mitiga microfisuras; 2) reduce fuerzas de corte y aumenta la eficiencia; 3) prolonga la vida útil de las herramientas; 4) minimiza rebabas; 5) mejora el acabado superficial

Casos de aplicación
Adecuado para el mecanizado de alta precisión y alta eficiencia de materiales duros y frágiles (cerámica, vidrio, cuarzo), superaleaciones (aleaciones de titanio) y otros materiales difíciles de mecanizar donde se requiere mínima dañación subsuperficial y alta calidad de superficie

Parámetros técnicos
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

Especificaciones

• Modelo: MVC400-5AXIS
• Recorridos X/Y/Z: 420×420×380 mm
• Mesa: Φ400 mm
• Carga máxima mesa: 200 kg
• Eje/ Husillo: Husillo ultrasónico estándar, diámetro Φ155 mm, velocidad máxima 24.000 rpm (corto), 16.000 rpm (continuo)
• Potencia motor: 22 kW
• Velocidades rápidas: X/Y/Z 36 m/min; A/C 100/150 rpm
• Precisión de posicionamiento: X/Y/Z 0,007 mm; A/C 8''
• Repetibilidad: X/Y/Z 0,004 mm; A/C 4''
• Magacín de herramientas: Tipo cadena, 40 herramientas (opciones: 24/40/64/120T)
• Peso total: 7.000 kg
• Tamaño máquina: 2.000×3.310×2.420 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
