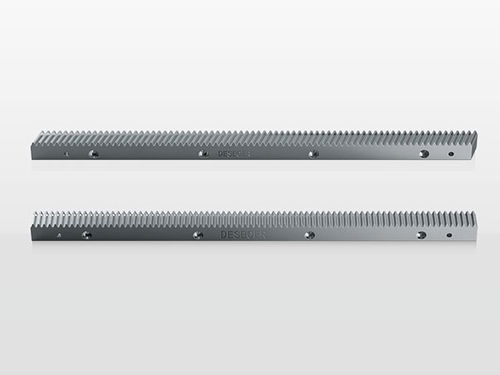

Cremallera de dientes helicoidales PR series

helicoidalde acero al carbonotemplado

Resumen del producto
Material: Acero No. 1.0503 (C45)
Módulos disponibles: 1,5, 2, 3, 4, 5, 6, 8
Tratamiento térmico: Revenido por inducción de alta frecuencia, dureza 50–55 HRC
Forma de diente: Dientes helicoidales (RH) 19°31′42″
Clase de calidad: 6s

Significado del código
Referencia al catálogo del fabricante y a los códigos de especificación para seleccionar variantes de modelo, longitudes y dimensiones de montaje.

Especificaciones técnicas (tabla)
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Métodos de instalación
Paso 1: Alinear la cremallera con los orificios de pernos perforados en la mesa y apretar los pernos de fijación según la fuerza de pretensado especificada.
Paso 2: Usar la abrazadera inversa para ayudar en la instalación de la extensión de la cremallera; ajustar y luego apretar los pernos de fijación.
Paso 3: Tras la instalación medir el paralelismo de la cremallera y el descentrado entre los dientes con un indicador de carátula.
Paso 4: Después de las pruebas, escariar el orificio de pasador de localización e instalar el pasador para fijar la cremallera.

Asuntos a tener en cuenta
- Garantizar lubricación adecuada, protección contra la corrosión y mantenimiento programado durante la instalación y operación.
- Evitar sobrecargas prolongadas para prevenir daños prematuros.
- Si surgen problemas durante el uso, consultar la sección de solución de problemas y verificar los pasos de instalación.

Solución de problemas (fenómeno | causa posible | medidas correctoras)
Ruido en aumento | Transmisión dañada | Inspeccionar la transmisión de engranajes
Montaje incorrecto de cremallera y piñón | - | Verificar la instalación y corregir la posición
Fallo de lubricación | - | Revisar el sistema de lubricación y rellenar según sea necesario
Aumento de la temperatura de trabajo | Parámetros de diseño incorrectos | Revisar el diseño y las condiciones de operación
Sobrecalentamiento de la transmisión | - | Inspeccionar la transmisión, añadir disipación de calor si es necesario
Temperatura ambiente elevada | - | Mejorar refrigeración y ventilación
Fuga de aceite | Lubricación excesiva | Quitar exceso de aceite, corregir frecuencia y dosis de lubricación
Fuga | - | Inspeccionar la transmisión y el sistema de sellado de lubricación
Grietas por fricción en la superficie de los dientes | Lubricación deficiente | Restaurar la lubricación adecuada; considerar sistema de lubricación automática
Entorno adverso | - | Mantener el área de operación limpia y seca; proteger de contaminantes
Lubricante incorrecto | Tipo de aceite inapropiado | Usar el lubricante especificado
Influencia magnética | - | Asegurar que las piezas no sean magnéticas o desmagnetizarlas
Fractura del engranaje | Sobrecarga | Reevaluar parámetros de diseño y carga
Colisión de equipo | - | Eliminar cuerpos extraños, verificar paradas de emergencia y procedimientos operativos
Aparecen picaduras en la superficie de los dientes | - | Mantener lubricación y condiciones de operación correctas
Paralelismo o perpendicularidad deficientes | - | Reconfirmar la precisión de montaje de la cremallera
Error de posicionamiento excesivo | Posición incorrecta entre piñón y cremallera | Reconfirmar montaje y alineación

Características técnicas / especificaciones

• Material: Acero No. 1.0503 (C45)
• Módulos disponibles: 1,5, 2, 3, 4, 5, 6, 8
• Tratamiento térmico: Revenido por inducción de alta frecuencia, dureza 50–55 HRC
• Forma de diente: Dientes helicoidales (RH) 19°31′42″
• Clase de calidad: 6s
• Códigos de especificación que cubren varias longitudes (L), números de dientes y dimensiones de montaje (ver tabla arriba)
• Instalación: fijación por pernos, uso de abrazadera inversa para extensiones, medición con indicador para paralelismo y descentrado, escariado e instalación del pasador de localización tras el ajuste
• Mantenimiento: asegurar lubricación adecuada, protección contra la corrosión, evitar sobrecargas, operar en ambiente limpio y seco
