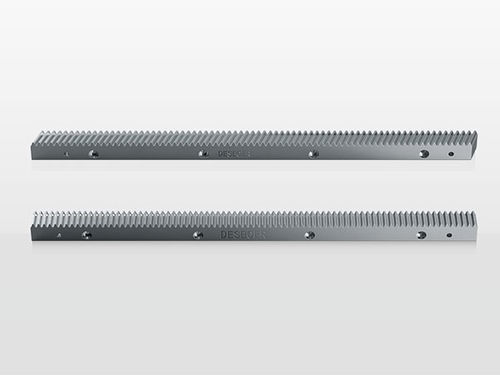

Cremallera de dientes rectos PR series

de acero al carbonode acerode acero templado

Resumen
Las cremalleras DESBOER de superficie dentada rectificada (dientes rectos) proporcionan movimiento lineal de alta precisión para aplicaciones industriales de transmisión. Fabricadas en acero n.º 1.0503 (C45), están disponibles en módulos 1,5, 2, 3, 4, 5, 6 y 8. El temple por alta frecuencia proporciona una dureza de 50–55 HRC y la calidad suministrada es 6s. En la ficha del producto encontrará códigos de especificación y tablas dimensionales completas para la selección.

Significado del código
Los códigos de especificación identifican la serie, el módulo y la variante de longitud (consulte la documentación del producto para el desglose completo). Ejemplos: PR156S050M0, PR026S050M0, PR036S050M0 … PR086S100M0, que se corresponden con tablas dimensionales y patrones de taladro del catálogo.

Especificaciones técnicas (caja de engranajes)
La página del producto incluye tablas técnicas detalladas con los datos dimensionales para cada código: longitud (L), número de dientes, dimensiones de sección (B, H1, H2), patrón de orificios y error acumulado de paso. Utilice estas tablas para adaptar la geometría de la cremallera al piñón y al montaje de la máquina.

Métodos de instalación

• Paso 1. Alinear la cremallera con los orificios de perno previamente practicados en la placa y apretar los pernos de fijación según la fuerza de apriete especificada.
• Paso 2. Utilizar una abrazadera inversa o útil de alineación para instalar extensiones de cremallera; ajustar la posición y apretar los pernos a par final.
• Paso 3. Tras la instalación, medir el paralelismo y el error de carrera de los dientes con un indicador de carátula; verificar el alineamiento en toda la longitud.
• Paso 4. Escariar e instalar pasadores de ubicación cuando sea necesario para fijar la posición y evitar desplazamientos axiales.

Puntos a tener en cuenta

• Asegurar una lubricación y protección anticorrosiva adecuadas durante la instalación y operación.
• Evitar sobrecargas continuas que puedan dañar los dientes o acelerar el desgaste.
• Realizar mantenimiento periódico: lubricación, limpieza y prevención de corrosión para alargar la vida útil.
• Proteger la cremallera de contaminantes agresivos y mantener un entorno de funcionamiento limpio y seco.

Diagnóstico de fallos (síntoma → causa posible → medidas correctoras)

• Aumento del ruido → Transmisión dañada → Inspeccionar la transmisión y reemplazar componentes dañados.
• Incorrecto montaje cremallera–piñón → Posicionamiento erróneo → Revisar los pasos de instalación y reposicionar cremallera/piñón.
• Mala lubricación → Falla de lubricación o lubricante inapropiado → Verificar el sistema de lubricación y usar el lubricante recomendado; ajustar la dosificación.
• Sobrecalentamiento → Diseño o refrigeración insuficientes → Revisar parámetros de diseño, mejorar refrigeración o añadir disipadores térmicos.
• Pérdida de aceite → Exceso de lubricante o fallo de sellado → Eliminar el exceso de aceite; inspeccionar los sellos y corregir la frecuencia de lubricación.
• Fisuras/pitting en la superficie de los dientes → Lubricación insuficiente o contaminación → Mejorar la lubricación (sistema automático recomendado) y proteger el entorno.
• Rotura de diente → Sobrecarga o colisión → Comprobar límites de par de diseño, buscar impactos externos y verificar paradas de seguridad.
• Mala precisión (paralelismo/perpendicularidad) → Montaje incorrecto → Reconfirmar referencias de montaje y ajustar.

Especificaciones estándar (tabla)
Código de especificación | Módulo | L (mm) | Número de dientes | B | H2 | H1 | A | L2 | Número de orificios | H | D1 | D2 | T | A1 | L1 | D3 | Error acumulado de paso
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

Características / especificaciones técnicas

• Material: acero n.º 1.0503 (C45).
• Módulos disponibles: 1,5; 2; 3; 4; 5; 6; 8.
• Dureza tras temple por HF: 50–55 HRC.
• Ángulo de hélice: 0° (dientes rectos).
• Grado de calidad: 6s (alta precisión).
• Varios códigos de especificación disponibles (consultar documentación para tablas completas).
