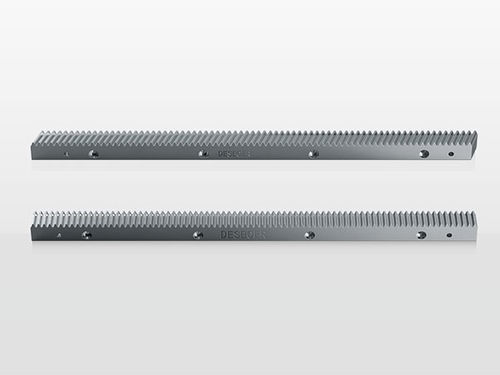

Rack para equipos PR series

Descripción del producto
Cremalleras DESBOER para fresado, endurecidas por inducción con dientes helicoidales. Adecuadas para movimiento lineal accionado por piñón y aplicaciones de posicionamiento en máquinas-herramienta y sistemas de automatización.

Información general
Acero n.º: 1.0503 (C45)
Módulos disponibles: 1,5, 2, 3, 4, 5, 6, 8
Tratamiento térmico: Temple y revenido, dureza 24–27 HRC
Forma de diente: Dientes helicoidales, ángulo de hélice (RH) 19°31'42"
Clase de calidad: 8s

Significado del código
Los códigos de especificación indican módulo, longitud nominal y configuración. Imágenes de referencia y entradas de catálogo disponibles en la página de producto original.

Especificaciones técnicas (selección)
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

Métodos de instalación

• Paso 1. Según los orificios de tornillo preparados en la mesa, apriete la cremallera con pernos de sujeción con el par de apriete especificado.
• Paso 2. Instale la cremallera con la grapa inversa para ayudar en la extensión. Tras el ajuste, apriete la cremallera con los pernos.
• Paso 3. Tras la instalación, mida el paralelismo de la cremallera y el error de coaxialidad entre dientes con un indicador comparador.
• Paso 4. Tras la verificación, escaree el agujero de pasador de localización e instale el pasador para fijar.

Aspectos a tener en cuenta
Para garantizar la vida útil durante la instalación y el uso, realice una lubricación y protección contra la corrosión adecuadas y un mantenimiento periódico. Evite sobrecargas prolongadas que puedan causar daños.

Resolución de problemas (fallos y medidas correctivas)
Fenómeno | Causa posible | Medida correctiva
Aumento de ruido | Daño en la transmisión de engranajes | Inspeccionar la transmisión de engranajes
Mala instalación cremallera/piñón | Revisar la instalación según los pasos
Fallo de lubricación | Revisar el sistema de lubricación y reponer/reemplazar lubricante
Aumento de temperatura de funcionamiento | Diseño o disipación inadecuados | Verificar parámetros de diseño; añadir refrigeración si es necesario
Fuga de aceite | Exceso de lubricación | Eliminar el exceso y corregir frecuencia/dosis de lubricación
Fisuras por fricción en la superficie del diente | Mala lubricación | Restaurar lubricación adecuada; considerar sistema de lubricación automático
Picado en la superficie del diente | Mala lubricación o contaminación | Mantener lubricación y entorno limpio; evitar contaminación
Mal paralelismo/perpendicularidad | Posición de montaje incorrecta | Reconfirmar y corregir la alineación cremallera-piñón
Sobrecarga o colisión | Carga excesiva o cuerpos extraños en el área de trabajo | Verificar cargas de diseño; asegurar paro de emergencia y procedimientos de seguridad

Características / Especificaciones técnicas

• Material: Acero n.º 1.0503 (C45)
• Módulos disponibles: 1,5, 2, 3, 4, 5, 6, 8
• Tratamiento térmico: Temple y revenido, dureza 24–27 HRC
• Forma de diente: Dientes helicoidales, ángulo de hélice (RH) 19°31'42"
• Clase de calidad: 8s
• Códigos estándar y opciones dimensionales para diferentes combinaciones módulo/longitud (ver tabla técnica arriba)
• Instalación: Fijación con pernos, grapa inversa para extensión, verificación con comparador, fijación con pasador de localización
