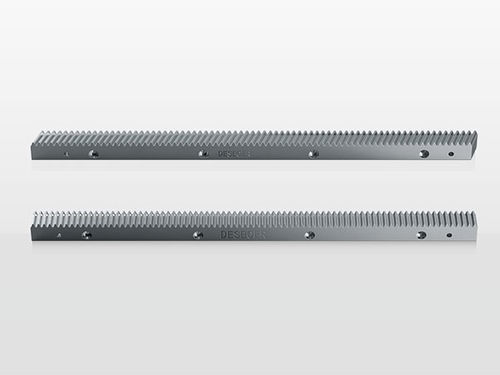

Cremallera de dientes helicoidales PR series

helicoidalde acerode acero templado

Nombre del producto
DESBOER Cremalleras para superficie de dientes rectificados (Alta precisión / Dientes helicoidales)

Descripción general / Características clave

• Acero: 42CrMo
• Módulos disponibles: 1,5, 2, 3, 4, 5, 6, 8
• Dureza tras temple por frecuencia: 50–55 HRC
• Ángulo de hélice: (RH) 19°31'42"
• Clase de calidad: 6s

Especificaciones técnicas de la cremallera (tabla)
Código de especificación | Módulo | L | L3 | Número de dientes | B | H2 | H1 | A | L2 | Número de orificios | H | D1 | D2 | T | A1 | L1 | D3 | Error acumulado de paso
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Métodos de instalación

• Paso 1: Según los orificios de perno perforados previamente en la mesa, apriete la cremallera con pernos según la fuerza de apriete especificada.
• Paso 2: Instale la cremallera usando una abrazadera inversa para ayudar en la instalación de extensiones. Tras el ajuste, apriete los pernos de fijación.
• Paso 3: Tras la instalación, mida el paralelismo de la cremallera y el desalineamiento entre dientes con un indicador.
• Paso 4: Tras las pruebas, escaree el orificio de pasador de localización e instale el pasador para fijarlo.

Puntos a tener en cuenta
Para asegurar la vida útil de la cremallera durante la instalación y el uso, realice un mantenimiento adecuado de lubricación y protección contra la corrosión. Evite la sobrecarga prolongada que pueda causar daños. Asegure la frecuencia y dosificación correctas de lubricación y mantenga un entorno de trabajo limpio y seco para prevenir el desgaste prematuro.

Fallos, causas posibles y medidas correctivas (tabla)
Fenómeno de fallo | Causa posible | Medidas correctivas
Aumento del ruido | Daño en la transmisión de engranajes | Inspeccionar la transmisión de engranajes
Aumento del ruido | Montaje incorrecto cremallera-piñón | Revisar pasos de instalación y alineación
Aumento del ruido | Falla de lubricación | Revisar y restaurar el sistema de lubricación
Aumento de la temperatura de funcionamiento | Diseño inadecuado | Verificar parámetros de diseño
Aumento de la temperatura de funcionamiento | Sobrecalentamiento de la transmisión | Inspeccionar transmisión, añadir disipación térmica si es necesario
Aumento de la temperatura de funcionamiento | Temperatura ambiente excesiva | Añadir refrigeración adecuada
Pérdida de aceite | Cantidad de lubricación excesiva | Retirar exceso y ajustar frecuencia/dosificación de lubricación
Pérdida de aceite | Fuga | Inspeccionar transmisión y sistema de lubricación
Grietas por fricción en la superficie de los dientes | Mala lubricación | Corregir frecuencia/dosificación; recomendar sistema de lubricación automático
Grietas por fricción en la superficie de los dientes | Entorno contaminado | Mantener entorno limpio y seco; prevenir contaminación
Grietas por fricción en la superficie de los dientes | Aceite lubricante incorrecto | Utilizar lubricante especificado
Grietas por fricción en la superficie de los dientes | Influencia magnética | Asegurar que engranaje y cremallera no sean magnéticos
Rotura del engranaje | Sobrecarga | Revisar parámetros de diseño
Rotura del engranaje | Colisión del equipo | Eliminar cuerpos extraños; verificar parada de emergencia; operar según especificaciones
Rotura del engranaje | Pitting en la superficie de los dientes | Mantener lubricación adecuada
Rotura del engranaje | Mala lubricación | Asegurar lubricación correcta
Rotura del engranaje | Mal paralelismo o perpendicularidad | Reconfirmar precisión de montaje de la cremallera
Rotura del engranaje | Error excesivo de posicionamiento / Posición incorrecta entre piñón y cremallera | Reconfirmar precisión de posicionamiento y alineación

Características / especificaciones técnicas

• Material: acero 42CrMo
• Dureza tras temple: 50–55 HRC
• Módulos disponibles: 1,5, 2, 3, 4, 5, 6, 8
• Hélice: ángulo de hélice diestro 19°31'42"
• Clase de calidad: 6s
• Se proporciona tabla dimensional detallada para códigos PR156R050M0 a PR086R100M0 (incluye L, L3, número de dientes, B, H2, H1, A, L2, número de orificios, H, D1, D2, T, A1, L1, D3, error acumulado de paso)
