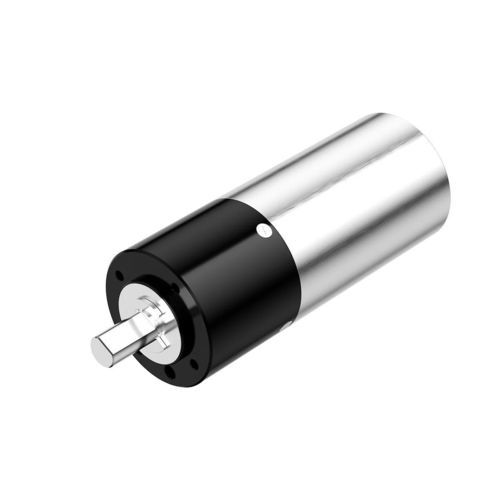

Motorreductor DC PG-P36

planetariocoaxial1 - 5 Nm

Descripción del producto
El PG-P36 es un motorreductor planetario configurable con engranajes de metalurgia de polvos, diseñado para conjuntos de transmisión compactos y específicos por aplicación. Tiene un diámetro exterior de 36 mm, longitudes de caja de 22.1 a 47.9 mm y opciones de 1 a 4 etapas planetarias. El diseño modular permite adaptar la longitud del motor al motor especificado para una integración eficiente.

Características principales

• Factor de forma 36 mm para instalaciones compactas
• Opciones de longitud de caja: 22.1 / 30.7 / 39.3 / 47.9 mm
• Eficiencia alta en etapa simple (≈90 %) y eficiencias definidas para variantes multi-etapa
• Múltiples relaciones por 1–4 etapas para flexibilidad velocidad/torque
• Eje de salida: acero inoxidable; rodamientos: rodamientos de bolas
• Materiales de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
• Carcasa: metal
• Humedad de funcionamiento: 20%–85% HR; temperatura de funcionamiento: -30°C a +100°C
• Personalización de diseño y fabricación disponible

Parámetros técnicos

• Modelo: PG-P36
• Diámetro exterior: 36 mm
• Opciones de longitud de la caja: 22.1 mm, 30.7 mm, 39.3 mm, 47.9 mm
• Etapas disponibles: 1, 2, 3, 4
• Relaciones por etapa: 1-etapa: 4.6; 2-etapas: 16, 24, 36; 3-etapas: 56, 96, 144, 216; 4-etapas: 256, 384, 576, 864, 1296
• Par continuo admisible máx. (kgf·cm): 1-etapa 7.5 / 2-etapas 40 / 3-etapas 60 / 4-etapas 60
• Par momentáneo admisible máx. (kgf·cm): 1-etapa 11 / 2-etapas 60 / 3-etapas 90 / 4-etapas 90
• Eficiencia: 1-etapa 90% / 2-etapas 81% / 3-etapas 73% / 4-etapas 65%
• Longitud del motor: depende del motor especificado (adaptable)
• Tipo de caja: estructura planetaria

Aplicaciones e integración
El PG-P36 es adecuado para conjuntos de transmisión compactos en automatización industrial, robótica, actuadores de precisión, instrumentación y otros equipos que requieran conversión de velocidad/torque con espacio limitado. Su modularidad facilita la integración mecánica y eléctrica con motores especificados por el cliente.

Personalización y pedido

• Personalización disponible (interfaz de motor, longitud de caja, materiales)
• Proporcione dimensiones y objetivos de rendimiento del motor para ajustar la longitud
• Contacte al proveedor para planos técnicos, plazos y cantidades mínimas
