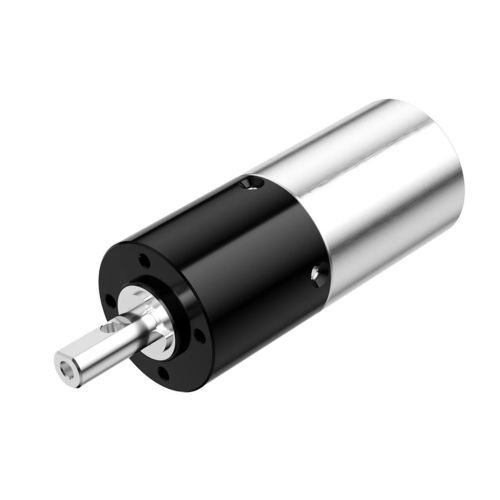

Motorreductor DC PG-P24

planetariocoaxialcon eje macizo

Descripción general
El PG-P24 es un motor reductor planetario de 24 mm que utiliza engranajes de metalurgia de polvos. Con carcasa metálica, eje de salida de acero inoxidable y diseño de doble cojinete de salida, ofrece hasta 33 kgf·cm de par momentáneo admisible (dependiendo de la etapa) y está indicado para módulos robóticos compactos, dispositivos inteligentes y otras aplicaciones de actuadores con espacio limitado.

Características clave

• Diámetro exterior compacto de 24 mm
• Par momentáneo hasta 33 kgf·cm (dependiendo de la etapa)
• Eje de salida de acero inoxidable
• Configuración de doble cojinete de salida (cojinete impregnado de aceite o rodamientos de bolas)
• Engranajes de metalurgia de polvos a base de hierro con carcasa metálica
• Personalización disponible (diseño y fabricación)

Parámetros (tabla resumen)
Modelo: PG-P24
Etapas de engranaje: 1 / 2 / 3 / 4
Relaciones de transmisión: 1 etapa: 4.6; 2 etapas: 16, 24, 36; 3 etapas: 64, 96, 144, 216; 4 etapas: 256, 384, 576, 864, 1296
Longitud de engranaje (mm): 1 etapa 19.1; 2 etapas 25; 3 etapas 32; 4 etapas 39
Par continuo admisible máx. (kgf·cm): 4 / 6.5 / 17.5 / 22
Par momentáneo admisible máx. (kgf·cm): 6 / 9.5 / 26 / 33
Eficiencia (%): 90 / 81 / 73 / 65
Longitud del motor: depende del motor especificado
Diámetro exterior: 24 mm
Tipo de caja: Estructura planetaria
Material del eje de salida: Acero inoxidable
Tipo de cojinete del eje de salida: Cojinete impregnado de aceite / Rodamientos de bolas (doble cojinete de salida)
Material de engranajes: Metalurgia de polvos a base de hierro, plástico, metal
Material de la carcasa: Metal
Humedad de funcionamiento: 20%–85% HR
Temperatura de funcionamiento: -30°C–+100°C
Personalización: Diseño y fabricación disponibles

Aplicaciones recomendadas

• Módulos de articulación robótica y manos humanoides hábiles
• Cortacéspedes robóticos compactos, robots de servicio para exterior
• Hardware inteligente, dispositivos inteligentes y actuadores compactos
• Robots limpiapiscinas y otros robots compactos que requieren pequeños motores planetarios

Especificaciones técnicas

• Modelo / SKU: PG-P24
• Diámetro exterior: 24 mm
• Etapas de engranaje disponibles: 1, 2, 3, 4
• Relaciones disponibles por etapa: 1 etapa: 4.6; 2 etapas: 16, 24, 36; 3 etapas: 64, 96, 144, 216; 4 etapas: 256, 384, 576, 864, 1296
• Longitudes de engranaje (mm) por etapa: 1 etapa 19.1; 2 etapas 25; 3 etapas 32; 4 etapas 39
• Par continuo admisible (kgf·cm) por etapa: 4 / 6.5 / 17.5 / 22
• Par momentáneo admisible (kgf·cm) por etapa: 6 / 9.5 / 26 / 33
• Eficiencia (%) por etapa: 90 / 81 / 73 / 65
• Longitud del motor: depende del motor especificado
• Tipo de caja: Estructura planetaria
• Material del eje de salida: Acero inoxidable
• Cojinete de salida: Cojinete impregnado de aceite o rodamientos de bolas (doble cojinete de salida)
• Materiales de engranaje: Metalurgia de polvos a base de hierro, plástico, metal
• Material de la carcasa: Metal
• Humedad de funcionamiento: 20%–85% HR
• Temperatura de funcionamiento: -30°C a +100°C
• Personalización: Diseño y fabricación disponibles
