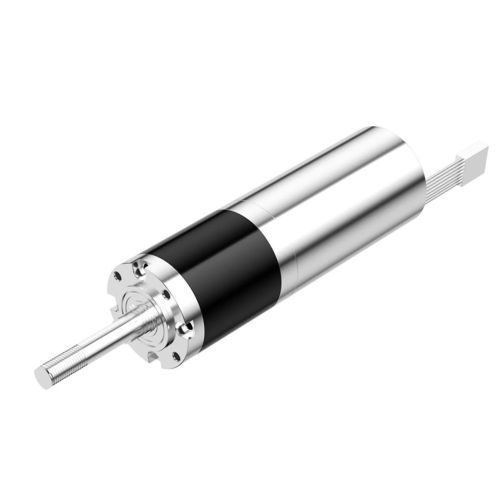

Motorreductor DC PG-P42

planetariocoaxial1 - 5 Nm

Resumen
El motorreductor planetario de metalurgia de polvos PG-P42 es un reductor planetario configurable de 42 mm diseñado para sistemas de movimiento que requieren una transmisión compacta con alta densidad de par. Proporciona hasta 120 kgf·cm de par continuo y 180 kgf·cm de par momentáneo según la configuración de engranajes, ofreciendo potencia escalable para actuadores robóticos, automatización industrial y sistemas de accionamiento de precisión.

Características clave

• Par momentáneo hasta 180 kgf·cm
• Transmisión planetaria de 42 mm con engranajes de metalurgia de polvos
• Arquitectura de transmisión de 4 etapas con múltiples relaciones
• Personalización OEM/ODM para integración de sistemas de accionamiento

Parámetros de rendimiento (resumen)
PG-P42
Etapas de engranaje | 1 | 2 | 3 | 4
Relación de transmisión | 3.7, 4.3, 5.2 | 3.7, 16, 18.5, 19.2, 22.4, 27 | 51, 59, 68, 71, 79, 82, 95, 100, 115, 139 | 189, 218, 252, 264, 292, 305, 337, 353, 369, 408, 426, 493, 516, 596, 721
Longitud del engranaje (mm) | 34.1 | 43.8 | 56.5 | 66.2
Par continuo admisible máx (kgf·cm) | 10 | 50 | 60 | 120
Par momentáneo admisible máx (kgf·cm) | 15 | 75 | 90 | 180
Eficiencia (%) | 90 | 81 | 73 | 65
Longitud del motor | Depende del motor especificado
Diámetro exterior | 42 mm
Tipo de caja | Estructura planetaria
Material del eje de salida | Acero inoxidable
Tipo de rodamiento del eje de salida | Rodamientos de bolas
Material de los engranajes | Metalurgia de polvos a base de hierro, plástico, metal
Material de la carcasa | Metal
Humedad de funcionamiento | 20%–85% HR
Temperatura de funcionamiento | -30°C–+100°C
Personalización | Personalización disponible (diseño y fabricación)

Aplicaciones
Apto para actuadores robóticos, automatización industrial, sistemas de accionamiento de precisión, cortacéspedes robóticos, robots humanoides y manos hábiles que requieran transmisiones planetarias compactas de alto par.

Especificaciones técnicas

• Serie de modelo: PG-P42
• Diámetro exterior: 42 mm
• Etapas de engranaje disponibles: 1, 2, 3, 4
• Amplia selección de relaciones por etapa (ver tabla arriba)
• Par continuo máx hasta 120 kgf·cm (4 etapas)
• Par momentáneo máx hasta 180 kgf·cm (4 etapas)
• Rango de eficiencia por etapa: 65%–90%
• Rango de longitud del engranaje: 34.1 mm a 66.2 mm según etapas
• Estructura de la caja: Planetaria
• Eje de salida: acero inoxidable con rodamientos de bolas
• Materiales de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
• Carcasa: metal
• Humedad de funcionamiento: 20%–85% HR
• Temperatura de funcionamiento: -30°C a +100°C
• Personalización OEM/ODM para sistemas de accionamiento (diseño y fabricación)
