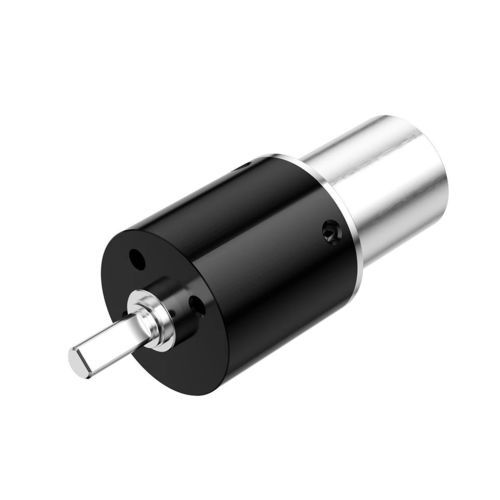

Motorreductor DC PG-P16

planetariocoaxial1 - 5 Nm

Descripción del producto
El motorreductor de metalurgia de polvos PG-P16 es una solución de transmisión planetaria compacta de 16 mm diseñada para sistemas de accionamiento miniatura que requieren combinación de capacidad de par, instalación compacta y transmisión mecánica fiable. Disponible en 1–4 etapas con par momentáneo de hasta 15 kgf·cm. Apto para integración con diversos motores especificados; personalización en diseño y fabricación disponible.

Características clave

• Motorreductor de 16 mm en metalurgia de polvos
• Par momentáneo hasta 15 kgf·cm
• Estructura de engranaje planetario
• 1–4 etapas

Parámetros (tabla)
PG-P16
Etapas de engranaje: 1 | 2 | 3 | 4
Relación de transmisión: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
Longitud del engranaje (mm): 11.5 | 14.8 | 18.1 | 21.4
Par continuo admisible máx. (kgf·cm): 2 | 4 | 8 | 10
Par momentáneo admisible máx. (kgf·cm): 3 | 5 | 12 | 15
Eficiencia (%): 90 | 81 | 73 | 65
Longitud del motor: depende del motor especificado
Diámetro exterior: 16 mm
Tipo de caja: estructura planetaria
Material del eje de salida: acero inoxidable
Tipo de cojinete del eje de salida: cojinete impregnado de aceite
Material de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
Material de la carcasa: metal
Humedad de funcionamiento: 20%–85% HR
Temperatura de funcionamiento: -30°C–+100°C
Personalización disponible (diseño y fabricación)

Especificaciones técnicas

• Modelo: PG-P16
• Diámetro exterior: 16 mm
• Etapas de engranaje: 1–4
• Relaciones (por etapa): 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• Longitud del engranaje (mm) por etapa: 11.5 / 14.8 / 18.1 / 21.4
• Par continuo máx. (kgf·cm) por etapa: 2 / 4 / 8 / 10
• Par momentáneo máx. (kgf·cm) por etapa: 3 / 5 / 12 / 15
• Eficiencia (%) por etapa: 90 / 81 / 73 / 65
• Eje de salida: acero inoxidable
• Cojinete del eje de salida: cojinete impregnado de aceite
• Materiales de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
• Carcasa: metal
• Humedad de funcionamiento: 20%–85% HR
• Temperatura de funcionamiento: -30°C–+100°C
• Personalización: diseño y fabricación disponibles
