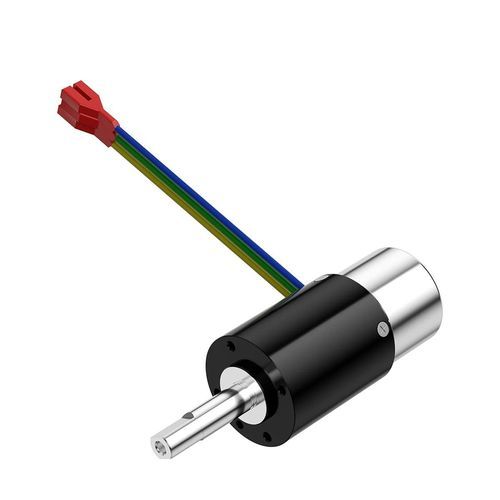

Motorreductor DC PG-P32

planetariocoaxialencastrable

Descripción general

El motor reductor PG-P32 en metalurgia de polvos es un motor con engranajes planetarios de 32 mm diseñado para conjuntos de accionamiento compactos que requieren alta densidad de par y soporte mecánico fiable. Entrega hasta 80 kgf·cm de par continuo y hasta 120 kgf·cm de par momentáneo. El eje de salida es de acero inoxidable y soportado por rodamientos de bolas. La configuración integrada motor+reductor es adecuada para robótica, equipos de automatización y sistemas de control de movimiento.

Características clave

• Capacidad de par momentáneo 120 kgf·cm
• Diseño integrado de motor reductor planetario de 32 mm
• Salida soportada por rodamientos de bolas
• Eje de salida en acero inoxidable

Parámetros (tabla)
PG-P32
Etapas de engranaje: 1 | 2 | 3 | 4
Relaciones de engranaje: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longitud de engranaje (mm): 29,1 | 39,1 | 49,1 | 59,1
Par continuo admisible máx. (kgf·cm): 7,5 | 40 | 70 | 80
Par momentáneo admisible máx. (kgf·cm): 11 | 60 | 100 | 120
Eficiencia (%): 90 | 81 | 73 | 65
Longitud del motor: depende del motor especificado
Diámetro exterior: 32 mm
Tipo de caja: estructura planetaria
Material del eje de salida: acero inoxidable
Tipo de rodamiento de salida: rodamientos de bolas
Material de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
Material de la carcasa: metal
Humedad de funcionamiento: 20%–85% HR
Temperatura de funcionamiento: -30°C a +100°C
Personalización: personalización de diseño y fabricación disponible

Especificaciones técnicas

• Modelo: PG-P32 (diámetro exterior 32 mm)
• Tipo de caja: estructura planetaria
• Etapas disponibles: 1, 2, 3, 4
• Relaciones disponibles (ejemplos): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Longitudes de engranaje (mm) por etapa: 29,1 (1 etapa), 39,1 (2 etapas), 49,1 (3 etapas), 59,1 (4 etapas)
• Par continuo máx.: hasta 80 kgf·cm (según la etapa)
• Par momentáneo máx.: hasta 120 kgf·cm (según la etapa)
• Rango de eficiencia: 90% (1 etapa) hasta 65% (4 etapas)
• Eje de salida: acero inoxidable con soporte por rodamientos de bolas
• Materiales de engranajes: metalurgia de polvos a base de hierro, plástico, metal
• Carcasa: metal
• Humedad de funcionamiento: 20%–85% HR
• Temperatura de funcionamiento: -30°C a +100°C
• Longitud del motor: depende del motor especificado (diseño integrado)
• Personalización: personalización de diseño y fabricación disponible
