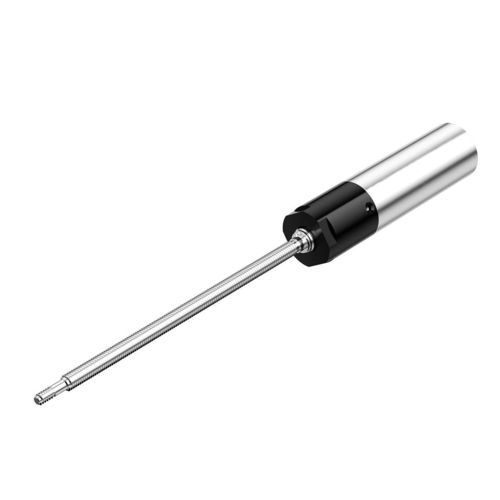

Motorreductor DC PG-P12

planetariocoaxial0.2 - 0.5 Nm

Descripción general
El PG-P12 es un motor reductor planetario de 12 mm con engranajes de metalurgia de polvos y cojinete de salida impregnado en aceite. Proporciona una solución de transmisión compacta con 1–4 etapas planetarias, relaciones de 4,6 a 1296 y par momentáneo de hasta 4,5 kgf·cm. Rango de temperatura de funcionamiento: -30°C a +100°C. Aplicaciones típicas: cortacéspedes robot, robots de jardín, robots de servicio y dispositivos domóticos. Opciones de diseño y fabricación personalizadas disponibles.

Características clave

• Motor reductor planetario miniatura de 12 mm
• Tecnología de engranajes de metalurgia de polvos
• Cojinete de salida impregnado en aceite
• Par momentáneo hasta 4,5 kgf·cm
• Disponible en 1–4 etapas planetarias y múltiples relaciones

Tabla de parámetros

• Etapas de engranaje: 1 | 2 | 3 | 4
• Relaciones: 4.6 (1 etapa); 16, 24, 36 (2 etapas); 64, 96, 144, 216 (3 etapas); 256, 384, 576, 864, 1296 (4 etapas)
• Longitud del engranaje (mm): 12.4 | 16.2 | 20 | 23.8
• Par continuo admisible (kgf·cm): 0.5 | 1 | 2 | 3
• Par momentáneo admisible (kgf·cm): 0.8 | 1.5 | 3 | 4.5
• Eficiencia (%): 90 | 81 | 73 | 65
• Longitud del motor: depende del motor especificado
• Diámetro exterior: 12 mm
• Tipo de caja: estructura planetaria
• Material del eje de salida: acero inoxidable
• Cojinete del eje de salida: impregnado en aceite
• Materiales de los engranajes: metalurgia en polvo a base de hierro, plástico, metal
• Material de la carcasa: metal
• Humedad de funcionamiento: 20%–85% HR
• Temperatura de funcionamiento: -30°C–+100°C
• Personalización: opciones de diseño y fabricación disponibles
• Modelo 3D: archivo GLB disponible en la página del producto

Especificaciones técnicas

• Modelo: PG-P12
• Diámetro exterior: 12 mm
• Etapas disponibles: 1, 2, 3, 4
• Relaciones disponibles: ver tabla de parámetros
• Longitudes de engranaje: 12.4 / 16.2 / 20 / 23.8 mm
• Par continuo máx.: 0.5 / 1 / 2 / 3 kgf·cm
• Par momentáneo máx.: 0.8 / 1.5 / 3 / 4.5 kgf·cm
• Eficiencia: 90% / 81% / 73% / 65%
• Tipo de caja: planetaria
• Material del eje de salida: acero inoxidable
• Cojinete de salida: impregnado en aceite
• Materiales de engranaje: metalurgia en polvo a base de hierro, plástico, metal
• Material de la carcasa: metal
• Temperatura de funcionamiento: -30°C a +100°C
• Humedad de funcionamiento: 20%–85% HR
• Personalización: diseño y fabricación disponibles
• Aplicaciones: cortacéspedes robot, robots de jardín, robots inteligentes, dispositivos domóticos
