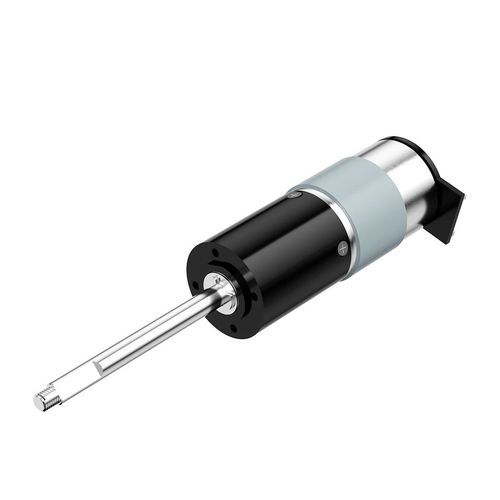

Motorreductor DC PG-P28

planetariocoaxial5 - 10 Nm

Descripción
El motor reductor planetario por metalurgia de polvos PG-P28 es un reductor planetario de 28 mm diseñado para aplicaciones de accionamiento miniatura con cargas elevadas. Ofrece hasta 60 kgf·cm de par continuo y hasta 90 kgf·cm de par momentáneo (pico). La unidad incorpora una carcasa metálica compacta, eje de salida en acero inoxidable y soporte de rodamiento (rodillos/rodamientos) para una transmisión de potencia estable.

Características clave

• Capacidad de carga pico: 90 kgf·cm (momentáneo)
• Formato de accionamiento integrado de 28 mm
• Eje de salida en acero inoxidable
• Soporte por rodamientos de bolas/rodillos para transmisión estable
• Carcasa metálica compacta

Parámetros (tabla resumen)
PG-P28
Etapas de engranaje: 1 | 2 | 3 | 4
Relación de transmisión: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longitud del engranaje (mm): 21,3 | 29,8 | 38,3 | 46,3
Par continuo máximo admisible (kgf·cm): 7,5 | 30 | 50 | 60
Par momentáneo máximo admisible (kgf·cm): 11 | 45 | 75 | 90
Eficiencia (%): 90 | 81 | 73 | 65
Longitud del motor: depende del motor especificado
Diámetro exterior: 28 mm
Tipo de caja: estructura planetaria
Material del eje de salida: acero inoxidable
Tipo de cojinete del eje de salida: rodamientos de bolas
Material de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
Material de la carcasa: metal
Humedad de funcionamiento: 20%–85% HR
Temperatura de funcionamiento: -30°C–+100°C
Personalización: diseño y fabricación disponibles

Especificaciones técnicas

• Modelo / SKU: PG-P28
• Diámetro exterior: 28 mm
• Etapas de engranaje disponibles: 1, 2, 3, 4
• Relaciones disponibles (ejemplos): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Longitud del engranaje (por etapa): 21,3 mm (1 etapa), 29,8 mm (2 etapas), 38,3 mm (3 etapas), 46,3 mm (4 etapas)
• Par continuo máximo admisible: hasta 60 kgf·cm (4 etapas)
• Par momentáneo máximo admisible: hasta 90 kgf·cm (4 etapas)
• Eficiencia por etapas: 1 etapa ~90%, 2 etapas ~81%, 3 etapas ~73%, 4 etapas ~65%
• Longitud del motor: depende del motor especificado (personalizable)
• Tipo de caja: estructura planetaria
• Eje de salida: acero inoxidable
• Rodamientos del eje de salida: rodamientos de bolas (soporte por rodillos para transmisión estable)
• Materiales de los engranajes: metalurgia de polvos a base de hierro, plástico, metal
• Material de la carcasa: metal
• Humedad de funcionamiento: 20%–85% HR
• Rango de temperatura de funcionamiento: -30°C a +100°C
• Personalización: diseño y fabricación disponibles para requisitos específicos
