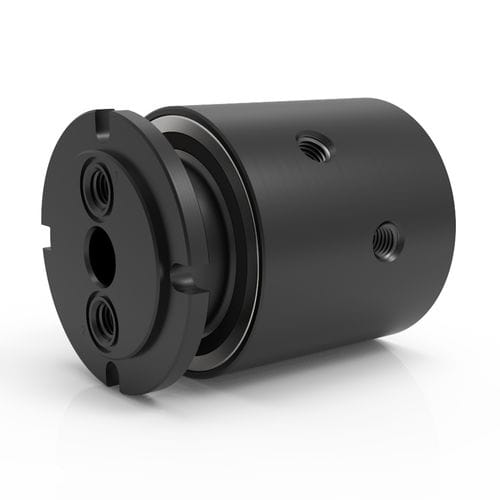

Racor giratorio para agua GP 2

para aceitepara vacíopara productos químicos

Resumen
Los colectores rotativos 2 pasos GP Series proporcionan dos pasajes de flujo independientes para la transferencia simultánea de diferentes medios. La tecnología de sellado especializada soporta vacío y presiones bidireccionales. Las cajas estándar en acero al carbono (óxido negro) son adecuadas para aire/gas, refrigerantes y fluidos hidráulicos de base petroquímica; hay opciones en acero inoxidable para medios corrosivos y aplicaciones con agua. Los modelos 2 pasos con rosca NPT incluyen una configuración de eje para montaje mediante los pasajes roscados o con alojamientos de junta tórica en cara; los modelos 2 pasos con rosca BSPP no están disponibles con alojamientos de junta tórica. Los colectores GP están diseñados para integrarse directamente con anillos deslizantes eléctricos estándar para transferencia combinada de fluido y eléctrico/señal/datos.

Opciones de presión y velocidad (resumen)

• Presión máx. — Series: 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Presión máx. — Series: 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• Presión máx. — Series: 5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• Presión máx. — Series: 7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• Presión máx. — Series: 20,000 PSI [1,375 BAR] — HPS
• Velocidad máx. — Series: de 20 RPM a 500 RPM según la serie (típico hasta 500 RPM)
• Otros — Personalizado

Tipos de conexión (resumen)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Presión media — HPS
• Otros — Personalizado

Medios adecuados (resumen)

• Aire / Gas
• Refrigerante
• Aceite / Hidráulico (base petróleo)
• Agua / Glicol
• Productos químicos (usar GPS, SCS, HPS según aplique)
• Agua DI / Agua de red
• Grado alimentario (serie SCS)
• Vapor — soluciones a medida

Notas
* Los medios agua/glicol o refrigerantes deben contener inhibidores de corrosión. Los medios aceitosos/hidráulicos deben ser de base petroquímica. Todos los valores dependen de la combinación de parámetros de aplicación; la vida útil se ve afectada por la velocidad de rotación y el ciclo de trabajo. Aplicaciones por encima de 220°F (105°C) o uso de agua por encima de 212°F (100°C) requieren materiales de sello alternativos. Configuraciones personalizadas disponibles bajo pedido.

Especificaciones técnicas

• Presión máxima: 7,500 PSI [515 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0°F a 220°F [-18°C a 105°C]
• Material de la carcasa: acero al carbono (óxido negro); opciones en acero inoxidable disponibles
• Material del eje: acero al carbono (óxido negro)
• Tipos de conexión: NPT, BSPP (y otras según configuración)
• Características: dos pasajes de flujo independientes; sellado para vacío y presiones bidireccionales; posibilidad de integración con anillos deslizantes eléctricos
