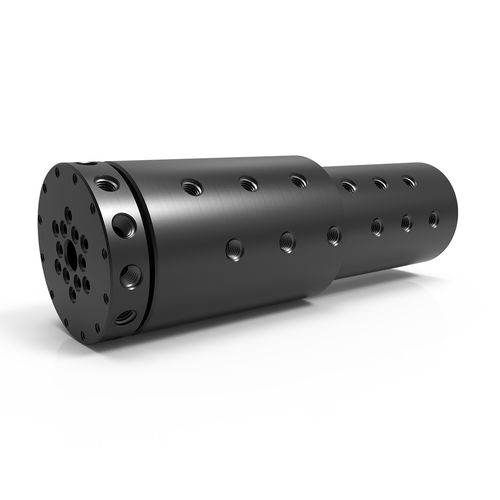

Racor giratorio para agua GP 12

para aceitepara vacíopara gas

Descripción del producto
Las uniones rotativas GP Series de 12 vías incorporan doce conductos de fluido independientes en un único conjunto giratorio, permitiendo la transferencia simultánea de diferentes medios en servicio de vacío y bajo presiones bidireccionales. La construcción estándar es en acero al carbono con acabado de óxido negro; hay opciones en acero inoxidable para resistencia a la corrosión o servicio con agua/medios corrosivos.

Principales características

• 12 conductos de flujo independientes para transferencia simultánea de múltiples medios
• Tecnología de sellado adecuada para servicio al vacío y presión bidireccional
• Carcasa y eje estándar: acero al carbono (óxido negro); opciones en acero inoxidable disponibles
• Conexiones laterales roscadas estándar: NPT o BSPP
• Gargantas con junta tórica en cara opcionales para montaje a ras (deben especificarse al pedir)
• Diseñado para integrarse con anillos colectores eléctricos para transferencia combinada de fluidos y eléctricos/datos
• Medios típicos compatibles: aire/gas, refrigerante, aceite/hidráulico, agua/glicol (usar inhibidores de corrosión para los refrigerantes acuosos; los aceites hidráulicos deben ser a base de petróleo)

Configuraciones representativas

• GP-201-12 — 1/4"-18 NPT (también disponible en BSPP) — Paso 0,250" [6,35 mm] — Diámetro 4,437" [112,7 mm] — Longitud 13,380" [339,85 mm] — Agujero pasante 0,750" [19,05 mm] — Par mín. 19,2 ft-lbs [26,03 Nm]
• GP-301-12 — 3/8"-18 NPT (también disponible en BSPP) — Paso 0,375" [9,525 mm] — Diámetro 4,937" [125,4 mm] — Longitud 15,370" [390,40 mm] — Agujero pasante 0,750" [19,05 mm] — Par mín. 26,2 ft-lbs [35,52 Nm]

Opciones disponibles

• Modificaciones personalizadas para adaptar los productos estándar a los requisitos del proyecto
• Integración con anillos colectores eléctricos para transferencia combinada de fluidos y eléctricos/datos
• Opción de garganta con junta tórica en cara en lugar de conexiones laterales roscadas para montaje a ras

Rendimiento y datos

• Se dispone de curvas presión vs par y presión vs velocidad para los modelos GP Series
• Diferentes opciones de presión y velocidad según variantes de la serie; ver configuraciones representativas

Especificaciones técnicas

• Presión máxima: 7.500 PSI [515 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]; aplicaciones por encima de estas temperaturas requieren materiales de sellado alternativos
• Medios compatibles: aire/gas; refrigerante (con inhibidores de corrosión); aceite/hidráulico (a base de petróleo); agua/glicol (con inhibidores de corrosión); otros mediante soluciones personalizadas
• Tipos de conexión: NPT y BSPP estándar; otros tipos disponibles en otras series
• Material de la carcasa: acero al carbono (óxido negro); acero inoxidable opcional para resistencia a la corrosión
• Material del eje: acero al carbono (óxido negro); opciones en acero inoxidable disponibles
• Opciones de conexión del eje: conexiones laterales roscadas (estándar); garganta con junta tórica en cara no roscada para montaje a ras (opcional); orificios de montaje roscados
• Ejemplos de tamaños de paso: 0,250" (6,35 mm) y 0,375" (9,525 mm)
• Ejemplo de agujero pasante: 0,750" [19,05 mm]
• Par mínimo para rotación (ejemplos, presión cero): GP-201-12 = 19,2 ft-lbs [26,03 Nm]; GP-301-12 = 26,2 ft-lbs [35,52 Nm]
