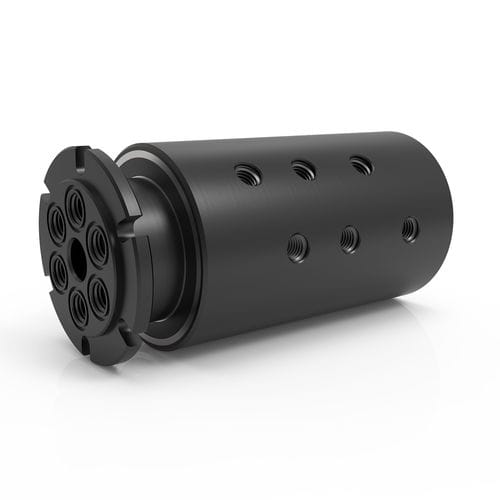

Racor giratorio para aire GP 6

para aguapara vacíopara aceite

Resumen del producto
Las uniones rotativas GP Series de 6 pasos ofrecen seis pasajes de flujo independientes para la transferencia simultánea de diferentes medios. Incorporan una tecnología de sellado especializada apta para servicio al vacío y presiones bidireccionales. La construcción estándar es en acero al carbono con acabado en óxido negro; hay versiones en acero inoxidable para resistencia a la corrosión y transferencia de agua o medios corrosivos. Los modelos con rosca NPT incluyen una configuración de eje que permite el montaje mediante los pasajes roscados o mediante alojamientos con junta tórica para montaje a ras. Los modelos con rosca BSPP no se ofrecen con alojamientos para junta tórica. La serie GP está diseñada para integrarse directamente con anillos deslizantes eléctricos para combinar el paso de fluidos con alimentación, señales o datos.

Características clave

• Seis pasajes de flujo independientes para transferencia simultánea multi‑medios
• Diseño de sellado especializado para servicio al vacío y presión bidireccional
• Carcasa y eje en acero al carbono con acabado en óxido negro; versiones en acero inoxidable disponibles
• Modelos NPT: configuración de eje única que permite montaje roscado o por alojamiento con junta tórica
• Modelos BSPP: no disponibles con alojamientos para junta tórica
• Compatible con anillos deslizantes eléctricos para combinar fluidos con alimentación, señal o datos

Resumen de especificaciones
Presión máxima — asignación por serie
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
Otros — Personalizado

Velocidad máxima — asignación por serie
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Otros — Personalizado

Tipo de conexión — asignación por serie
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Presión media — HPS
Otros — Personalizado

Medios compatibles — asignación por serie
Aire/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Químicos — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Agua DI/Red — GPS, SCS, HPS
Grado alimentario — SCS
Aceite/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
Vapor — Personalizado
Agua/Glicol — SE, GP, GPS, SCS, HPS

Configuraciones disponibles

• GP-161 — 1/8"‑27 NPT [G1/8"‑28 BSPP] — Paso Ø 0.156" [3.962 mm] — Diámetro 3.187" [80.95 mm] — Longitud 6.483" [164.67 mm] — Orificio 0.500" [12.7 mm] — Par mínimo 6 ft‑lbs [8.13 Nm]
• GP-261 — 1/4"‑18 NPT [G1/4"‑19 BSPP] — Paso Ø 0.250" [6.35 mm] — Diámetro 4.000" [101.6 mm] — Longitud 8.175" [207.65 mm] — Orificio 0.750" [19.05 mm] — Par mínimo 9.8 ft‑lbs [13.29 Nm]
• GP-361 — 3/8"‑18 NPT [G3/8"‑19 BSPP] — Paso Ø 0.375" [9.525 mm] — Diámetro 4.250" [107.95 mm] — Longitud 8.963" [227.66 mm] — Orificio 0.750" [19.05 mm] — Par mínimo 13.1 ft‑lbs [17.76 Nm]
• GP-460 — 1/2"‑14 NPT [G1/2"‑14 BSPP] — Paso Ø 0.500" [12.7 mm] — Diámetro 4.937" [125.4 mm] — Longitud 10.000" [254.0 mm] — Orificio: Ninguno — Par mínimo 22.3 ft‑lbs [30.23 Nm]
• GP-561 — 3/4"‑14 NPT [G3/4"‑14 BSPP] — Paso Ø 0.750" [19.05 mm] — Diámetro 6.437" [163.5 mm] — Longitud 13.230" [336.04 mm] — Orificio 1.000" [25.4 mm] — Par mínimo 43.3 ft‑lbs [58.71 Nm]

Notas
Los medios agua/glicol o refrigerante deben contener inhibidores de corrosión. Los aceites/hidráulicos deben ser a base de petróleo. La vida útil depende de la velocidad de rotación y del ciclo de trabajo. Las aplicaciones que funcionan cerca de la velocidad máxima en servicio continuo, o por encima de 220°F [105°C] (o agua por encima de 212°F [100°C]) requieren materiales de sellado alternativos.

Especificaciones técnicas

• Presión máxima: hasta 7,500 PSI [515 BAR] (varía según la serie)
• Velocidad máxima: hasta 500 RPM (varía según la serie)
• Vacío máximo: 30 HG
• Rango de temperatura: 0°F a 220°F [-18°C a 105°C]
• Material de la carcasa: acero al carbono (óxido negro); opciones en acero inoxidable disponibles
• Material del eje: acero al carbono (óxido negro); opciones en acero inoxidable disponibles
• Tipos de conexión: NPT, BSPP (otras conexiones disponibles en series seleccionadas)
• Medios compatibles: aire/gas, refrigerante, aceite/hidráulico, agua/glicol (con inhibidores) ; modelos seleccionados para químicos, agua DI/red, grado alimentario
• Números de pieza disponibles: GP‑161, GP‑261, GP‑361, GP‑460, GP‑561
