Racor giratorio para agua GP 10

para aceitepara gaspara aire

Descripción general

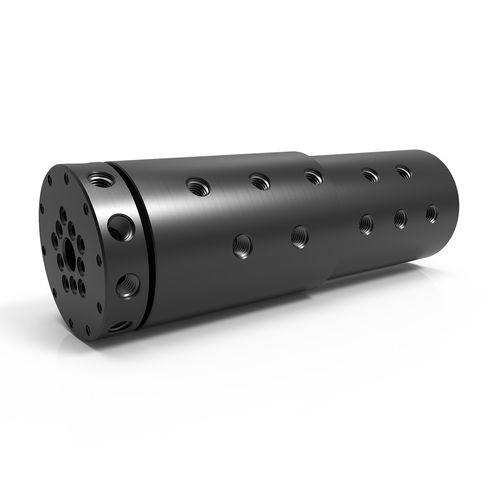

Las uniones rotativas GP Series de 10 pasos ofrecen diez canales de flujo independientes con sellado especializado adecuado para vacío y presiones bidireccionales, permitiendo la transferencia simultánea de distintos medios. La construcción estándar es acero al carbono (óxido negro) para servicio de aire/gas, refrigerante e hidráulico; hay versiones en acero inoxidable para resistencia a la corrosión y para agua o medios corrosivos. Las conexiones laterales en eje y carcasa son estándar NPT o BSPP; se pueden especificar alojamientos de junta tórica en cara. Están diseñadas para integrarse con anillos deslizantes eléctricos compatibles si se requiere combinar transferencia de fluido y transmisión eléctrica.

Configuraciones (selección)
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | Paso: 0,250" [6,35 mm] | Diámetro: 3,687" [93,65 mm] | Longitud: 10,000" [254,00 mm] | Agujero pasante: 0,750" [19,05 mm] | Par min.: 14,7 ft-lbs [19,93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | Paso: 0,375" [9,525 mm] | Diámetro: 3,937" [100 mm] | Longitud: 13,620" [345,95 mm] | Agujero pasante: 0,750" [19,05 mm] | Par min.: 23,3 ft-lbs [31,59 Nm]

Opciones de presión (referencia)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] | SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] | HPS
Otro | A medida

Opciones de velocidad (referencia)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Otro | A medida

Tipos de conexión (referencia)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Otro | A medida

Medios compatibles (selección)
Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol (Agua/Glicol o refrigerante deben incluir inhibidores de corrosión; aceites/hidráulicos deben ser de base petrolífera).

Opciones disponibles

• Modificaciones a medida de pasos, puertos, montaje o dimensiones según requisitos del proyecto.
• Integración con anillos deslizantes eléctricos para combinar transferencia de fluido con energía, señal o datos.
• Alojamientos de sello facial con junta tórica opcionales para montaje al ras o conexiones laterales no roscadas (especificar al pedir).
• Opciones de conexión de eje: roscadas laterales estándar, sellos faciales con junta tórica no roscados opcionales y orificios de montaje con interfaz roscada.

Notas y precauciones
Presión máxima típica para GP 10 pasos: 7.500 PSI [515 BAR]. Velocidad de referencia máxima para la serie GP: hasta 500 RPM según configuración. Rango de temperatura para sellos estándar: 0° F a 220° F [-18° C a 105° C]. La vida útil depende de la velocidad de rotación, el ciclo de trabajo y el medio. Para aplicaciones por encima de 220° F (105° C) o agua por encima de 212° F (100° C), se requieren materiales de sello alternativos. Usar inhibidores de corrosión en Agua/Glicol o refrigerantes; usar fluidos de base petrolífera en Aceite/Hidráulico.

Especificaciones técnicas

• Brand: DSTI (Dynamic Sealing Technologies)
• Model / Series: GP Series
• Configuración: 10 pasos de flujo independientes (10‑pasos)
• Presión máxima (típica GP 10 pasos): 7.500 PSI [515 BAR]
• Velocidad máxima (típica): 500 RPM (dependiente de serie/configuración)
• Vacío máximo: 30 HG
• Rango de temperatura (sellos estándar): 0° F a 220° F [-18° C a 105° C]
• Material del cuerpo: Acero al carbono (óxido negro); versiones en acero inoxidable disponibles
• Material del eje: Acero al carbono (óxido negro); versiones inox disponibles
• Conexiones estándar: NPT, BSPP (conexiones laterales en eje y carcasa)
• Tamaños típicos de paso (ejemplos): 0,250" [6,35 mm], 0,375" [9,525 mm]
• Agujero pasante ejemplo: 0,750" [19,05 mm]
• Par min. para girar (ejemplos a presión cero, Aceite/Hidráulico): GP-201-10 = 14,7 ft-lbs [19,93 Nm]; GP-301-10 = 23,3 ft-lbs [31,59 Nm]
• Medios compatibles: Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol (con inhibidores de corrosión)
