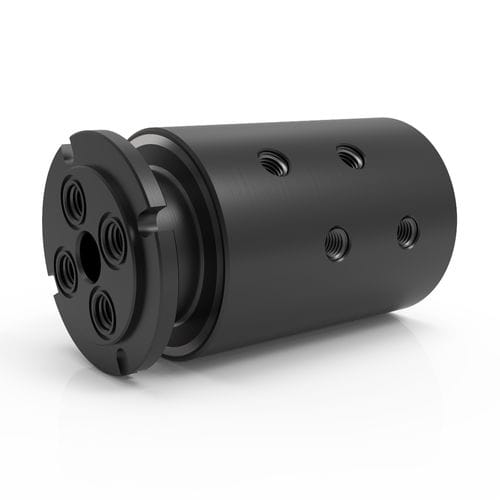

Racor giratorio para agua GP 4

para aceitepara productos químicospara gas

Descripción del producto
Las uniones rotativas de 4 pasos GP Series permiten transferir cuatro pasos de fluido independientes simultáneamente, posibilitando la transmisión combinada de aire/gas, refrigerante, aceite hidráulico u otros medios compatibles. La tecnología de sellado está diseñada para vacío y presiones bidireccionales. La construcción estándar utiliza acero al carbono con acabado en óxido negro; hay variantes en acero inoxidable para medios corrosivos o aplicaciones con base de agua.

Características clave

• Cuatro pasos de flujo independientes para transferencia simultánea de múltiples medios
• Sistema de sellado apto para vacío y condiciones de presión bidireccional
• Carcasa y eje en acero al carbono (óxido negro); opciones en acero inoxidable para resistencia a la corrosión
• Opciones de conexión: NPT y BSPP (los modelos NPT pueden incluir prensaestopas con junta tórica en cara; los modelos BSPP no disponen de esta opción)
• Configuración de eje específica en modelos GP NPT para facilitar la instalación y permitir montaje a ras opcional
• Diseñado para integración directa con anillos deslizantes eléctricos para combinar transferencia de fluidos y eléctrica/potencia/señal
• Múltiples clasificaciones de presión y velocidad en la familia GP para ajustarse a requisitos de aplicación

Presión / Serie

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Otros — Personalizado

Velocidad / Serie

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Otros — Personalizado

Tipo de conexión / Serie

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Presión media — HPS
• Otros — Personalizado

Medios aptos / Serie

• Aire/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Químicos — GPS, SCS, HPS
• Refrigerante — SE, GP, GPS, SCS, HPS
• Agua DI/Red — GPS, SCS, HPS
• Grado alimentario — SCS
• Aceite/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
• Vapor — Personalizado
• Agua/Glicol (con inhibidores) — SE, GP, GPS, SCS, HPS
• Otros — Personalizado

Configuraciones (ejemplos)

• GP-140 — Conexión: 1/8"-27 NPT (también G1/8" BSPP); Tamaño del paso: 0,156" [3,962 mm]; Diámetro: 2,687" [68,25 mm]; Longitud: 4,696" [119,28 mm]; Taladro pasante: Ninguno; Par mínimo: 1,9 ft-lbs [2,58 Nm]
• GP-141 — Conexión: 1/8"-27 NPT (también G1/8" BSPP); Tamaño del paso: 0,156" [3,962 mm]; Diámetro: 2,937" [74,6 mm]; Longitud: 4,735" [120,27 mm]; Taladro pasante: 0,500" [12,7 mm]; Par mínimo: 3,2 ft-lbs [4,34 Nm]
• GP-240 — Conexión: 1/4"-18 NPT (también G1/4" BSPP); Tamaño del paso: 0,250" [6,35 mm]; Diámetro: 3,187" [80,95 mm]; Longitud: 6,118" [155,40 mm]; Taladro pasante: Ninguno; Par mínimo: 6,6 ft-lbs [8,95 Nm]
• GP-241 — Conexión: 1/4"-18 NPT (también G1/4" BSPP); Tamaño del paso: 0,250" [6,35 mm]; Diámetro: 3,750" [95,25 mm]; Longitud: 6,327" [160,71 mm]; Taladro pasante: 0,750" [19,05 mm]; Par mínimo: 9,5 ft-lbs [12,88 Nm]
• GP-340 — Conexión: 3/8"-18 NPT (también G3/8" BSPP); Tamaño del paso: 0,375" [9,525 mm]; Diámetro: 3,875" [98,43 mm]; Longitud: 6,980" [177,29 mm]; Taladro pasante: Ninguno; Par mínimo: 9,5 ft-lbs [12,88 Nm]
• GP-341 — Conexión: 3/8"-18 NPT (también G3/8" BSPP); Tamaño del paso: 0,375" [9,525 mm]; Diámetro: 4,187" [106,35 mm]; Longitud: 7,372" [187,25 mm]; Taladro pasante: 0,750" [19,05 mm]; Par mínimo: 11,9 ft-lbs [16,13 Nm]
• GP-440 — Conexión: 1/2"-14 NPT (también G1/2" BSPP); Tamaño del paso: 0,500" [12,7 mm]; Diámetro: 4,250" [107,95 mm]; Longitud: 8,247" [209,47 mm]; Taladro pasante: Ninguno; Par mínimo: 11,9 ft-lbs [16,13 Nm]
• GP-441 — Conexión: 1/2"-14 NPT (también G1/2" BSPP); Tamaño del paso: 0,500" [12,7 mm]; Diámetro: 4,937" [125,4 mm]; Longitud: 8,592" [218,24 mm]; Taladro pasante: 0,750" [19,05 mm]; Par mínimo: 20,3 ft-lbs [27,52 Nm]
• GP-540 — Conexión: 3/4"-14 NPT (también G3/4" BSPP); Tamaño del paso: 0,750" [19,05 mm]; Diámetro: 5,250" [133,35 mm]; Longitud: 9,730" [247,14 mm]; Taladro pasante: Ninguno; Par mínimo: 20,3 ft-lbs [27,52 Nm]
• GP-641 — Conexión: 1"-11.5 NPT (también G1" BSPP); Tamaño del paso: 1,000" [25,4 mm]; Diámetro: 7,187" [182,55 mm]; Longitud: 12,190" [309,63 mm]; Taladro pasante: 1,000" [25,4 mm]; Par mínimo: 40,7 ft-lbs [55,18 Nm]

Opciones disponibles

• Modificaciones personalizadas y opciones de montaje
• Integración con anillos deslizantes eléctricos para combinar transferencia de fluido y eléctrica/potencia/señal
• Diversas variantes de series para ajustar presión y velocidad según la aplicación

Notas

• Los medios agua/glicol o refrigerantes deben contener inhibidores de corrosión cuando se especifique; los medios aceite/hidráulico deben ser a base de petróleo salvo indicación contraria
• La vida útil y el par requerido dependen del tipo de medio, la velocidad de rotación y el ciclo de trabajo; el par de rotación aumenta con ciertos medios y en funcionamiento en seco
• Las aplicaciones en régimen continuo cercano a la velocidad máxima o a temperaturas elevadas pueden requerir materiales de sellado alternativos y una selección de serie adecuada

Especificaciones técnicas

• Presión máxima: 7 500 PSI [515 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Material de la carcasa: acero al carbono (óxido negro); opción inoxidable disponible
• Material del eje: acero al carbono (óxido negro); opción inoxidable disponible
• Tipos de conexión: NPT y BSPP (varía según el modelo; los modelos NPT pueden ofrecer opción de prensaestopas con junta tórica en cara)
• Número de pasos: 4 pasos independientes
• Medios aptos: Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol (con inhibidores), Productos químicos (series seleccionadas), Agua DI/Red (series seleccionadas), Grado alimentario (series seleccionadas)
• Integrable con anillos deslizantes eléctricos estándar para transferencia combinada fluido/eléctrica
