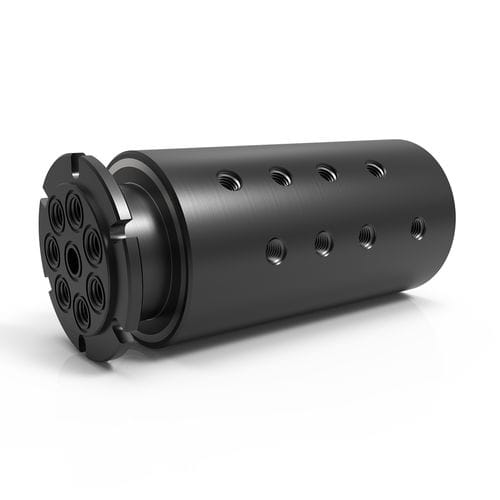

Racor giratorio para agua GP 8

para aceitepara vacíopara gas

Visión general
La serie GP de uniones rotativas de 8 pasajes proporciona ocho canales de fluido independientes integrados en un eje giratorio para transferir diferentes medios simultáneamente entre componentes fijos y giratorios. La construcción estándar es en acero al carbono con acabado de óxido negro; hay versiones en acero inoxidable para resistencia a la corrosión y aplicaciones con agua o medios corrosivos. Los modelos NPT permiten instalación mediante los pasajes roscados o mediante prensaestopas con junta tórica para montaje a ras; los modelos BSPP de 8 pasajes no admiten prensaestopas con junta tórica en cara. La serie GP está diseñada para integrarse con anillos deslizantes eléctricos para combinar el paso de fluidos con alimentación eléctrica, señales o datos.

Características clave

• Ocho pasajes de flujo independientes (configuración 8 pasajes)
• Tecnología de sellado apta para vacío y presiones bidireccionales
• Carcasa y eje estándar en acero al carbono (óxido negro); opciones en acero inoxidable disponibles
• Disponible con conexiones NPT o BSPP; los modelos NPT son compatibles con prensaestopas de junta tórica para montaje a ras
• Diseñado para integración con anillos deslizantes eléctricos para soluciones combinadas de fluido/eléctricas
• Modificaciones personalizadas y conjuntos disponibles a pedido

Configuraciones disponibles (tabla representativa)
Ref. | Conexión | Tamaño del pasaje | Diámetro | Longitud | Agujero central | Par mínimo (presión cero, aceite/hidráulico)
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | Ninguno | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | Ninguno | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | Ninguno | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | Ninguno | 32.5 ft-lbs [44.06 Nm]

Opciones de presión (resumen)
Presión máx. → Series
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] → SE, GP, GPS, HPS (ejemplo serie GP: 7,500 PSI)
20,000 PSI [1,375 BAR] → HPS (serie alta presión)
Otros → Soluciones personalizadas disponibles

Opciones de velocidad (resumen)
Velocidad máx. → Series
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
Otros → Soluciones personalizadas disponibles

Tipos de conexión (resumen)
Tipo de conexión → Series
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
Presión media → HPS
Otros → Soluciones personalizadas disponibles

Medios compatibles

• Aire / Gas
• Refrigerante (a base de agua; agua/glicol) — los medios agua/glicol o refrigerantes deben contener inhibidores de corrosión
• Aceite / Hidráulico (aceites de base petróleo)
• Agua / Glicol (con inhibidores de corrosión)
• Químicos / Agua DI / Grado alimentario / Otros — disponibles mediante las series GPS, SCS o HPS o soluciones personalizadas

Gráficos y datos
Se proporcionan gráficos presión vs. par y presión vs. velocidad para selección y dimensionado. Consulte los datos de fábrica para límites específicos de aplicación.

Notas
La vida útil operativa depende de la velocidad de rotación, el ciclo de trabajo y los parámetros de la aplicación. Las aplicaciones cercanas a la velocidad máxima, en servicio continuo, o que operen por encima de 220° F [105° C] requieren materiales de sellado alternativos. Los medios agua/glicol o refrigerantes deben incluir inhibidores; los medios aceite/hidráulico deben ser de base petrolífera. Para presiones/velocidades/conexiones no estándar o para ensamblajes combinados fluido/eléctrico, consulte con fábrica para personalización.

Especificaciones técnicas

• Serie / nombre comercial: GP Series
• Presión máxima: 7,500 PSI [515 BAR] (ejemplo serie GP)
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]; temperaturas superiores requieren sellos alternativos
• Material de la carcasa (estándar): Acero al carbono (óxido negro); inoxidable disponible
• Material del eje (estándar): Acero al carbono (óxido negro); opciones inox disponibles
• Tipos de conexión: NPT y BSPP (modelos NPT con opción de prensaestopas de junta tórica en cara; modelos BSPP 8 pasajes no compatibles con esta opción)
• Pasajes: 8 pasajes de flujo independientes
• Referencias típicas: GP-180, GP-280, GP-380, GP-480
• Medios compatibles: Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol (con inhibidores); químicos/ grado alimentario mediante series alternativas u opciones personalizadas
• Integración: Diseñado para integrarse con anillos deslizantes eléctricos para transferencia combinada de fluido y eléctrica/datos
• Opciones personalizadas: Modificaciones, opciones de montaje y conjuntos combinados disponibles
