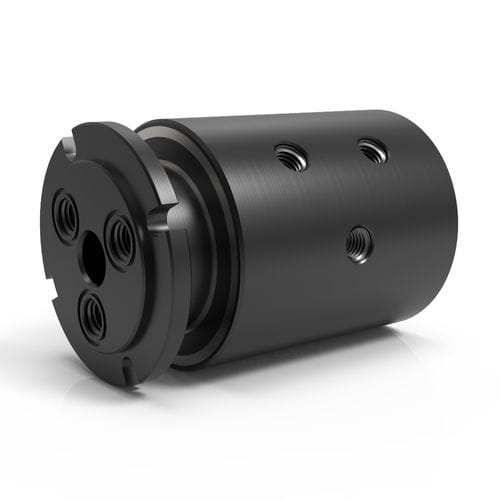

Racor giratorio para agua GP 3

para aceitepara vacíopara productos químicos

Descripción
La serie GP de uniones rotativas de 3 vías ofrece tres pasajes de fluido independientes para transferir distintos medios simultáneamente, con tecnología de sellado adecuada para vacío y presiones bidireccionales. La construcción estándar es en acero al carbono con recubrimiento de óxido negro para servicios de aire/gas, refrigerante e hidráulicos. Está disponible la opción en acero inoxidable (GPS) para resistencia a la corrosión y aplicaciones con agua o medios corrosivos.

Características clave

• Tres pasajes de flujo independientes (3 vías)
• Sellado apto para vacío y presiones bidireccionales
• Carcasa y eje en acero al carbono (óxido negro) estándar; opciones en acero inoxidable disponibles
• Disponible con conexiones NPT o BSPP (los modelos NPT pueden ofrecer montaje con garganta de sello en cara con O-ring para montaje a ras)
• Diseñado para integración con anillos colectores eléctricos para combinar transferencia de fluidos y energía/señal/datos

Presión máxima — Series (tabla)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] — SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] — HPS
Otros — Personalizado

Velocidad máxima — Series (tabla)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Otros — Personalizado

Tipos de conexión — Series (tabla)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Presión media — HPS
Otros — Personalizado

Medios adecuados — Series (tabla)
Aire/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Químicos — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Agua DI/Red — GPS, SCS, HPS
Grado alimentario — SCS
Aceite/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
Vapor — Personalizado
Agua/Glicol — SE, GP, GPS, SCS, HPS
Otros — Personalizado

Notas / Advertencias
* Los medios agua/glicol o refrigerantes deben contener inhibidores de corrosión. Los medios aceite/hidráulicos deben ser a base de petróleo. Todos los valores técnicos dependen de las combinaciones de parámetros de aplicación; la vida útil operativa depende de la velocidad de rotación y del ciclo de trabajo. Las aplicaciones con temperaturas superiores a 105°C (220°F) o agua por encima de 100°C (212°F) pueden requerir materiales de sellado alternativos.
