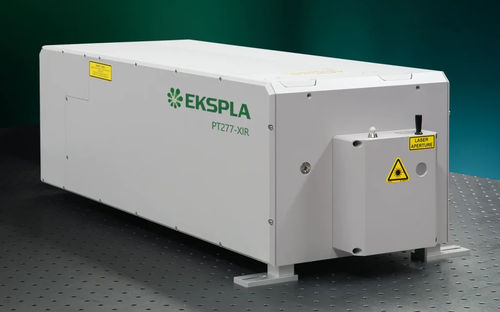

Sistema láser de picosegundo PT277 series

sintonizableinfrarrojo mediode microscopía

La serie PT277 es un sistema láser de picosegundos ajustable en infrarrojo medio de una sola carcasa diseñado para aplicaciones avanzadas de espectroscopía y microscopía. Este sistema integra un oscilador paramétrico óptico (OPO) de picosegundos y un láser de bombeo DPSS en una sola carcasa compacta, proporcionando una construcción robusta, una estabilidad a largo plazo mejorada y un mantenimiento reducido. La serie PT277 XIR ofrece un rango de longitud de onda ajustable de 1403–2020 nm, 2250–4400 nm y 12500–17000 nm, con un ancho de línea de menos de 5 cm⁻¹ en todo el rango de ajuste. El sistema cuenta con ajuste motorizado sin intervención manual, divergencia casi limitada por difracción y estabilidad de la dirección del haz en todo el rango. Está equipado con un sistema de limpieza de aire interno y admite control por PC a través de USB, RS232 y LAN utilizando comandos REST API, lo que permite un escaneo rápido de longitudes de onda e integración fácil con otros equipos.

Características

• Rango de ajuste 1403–17000 nm (7127–600 cm⁻¹)
• Ajuste sin intervención manual: motorizado para todo el rango de ajuste
• Ancho de línea <5 cm⁻¹ en todo el rango de ajuste
• Divergencia casi limitada por difracción
• Estabilidad de la dirección del haz en todo el rango de ajuste
• Carcasa única: integra un láser de bombeo y un OPO en una sola carcasa
• Sistema de limpieza de aire interno
• Control por PC a través de USB (puerto COM virtual), RS232, LAN utilizando comandos REST API
• Escaneo rápido de longitudes de onda

Aplicaciones

• Espectroscopía infrarroja
• SNOM (microscopía de campo cercano por barrido)

Modelos Disponibles

• PT277-SI: Proporciona radiación de banda estrecha con un ancho de línea <5 cm⁻¹ en todo el rango de ajuste: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR: Proporciona radiación de banda estrecha con un ancho de línea <5 cm⁻¹ en todo el rango de ajuste: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹), 12500–17000 nm (800–600 cm⁻¹)

Descripción

• Integra un OPO de picosegundos y un láser de bombeo en una sola carcasa compacta para una instalación robusta y una estabilidad mejorada
• Diseño hermético con sistema de limpieza de aire interno para la eliminación de vapor de agua y orgánicos
• Divergencia casi limitada por difracción y estabilidad de la dirección del haz en todo el rango de ajuste espectral
• Ajuste rápido y completamente automático de longitudes de onda a través de control avanzado por microprocesador y motores de micro-pasos en bucle cerrado
• Control preciso de la temperatura de los cristales no lineales
• Control a través de teclado o cualquier sistema operativo utilizando REST API; interfaces incluyen USB, RS232, LAN, WLAN (opcional)

Especificaciones

• Rango de ajuste (PT277-XIR): Señal: 1403–2020 nm (7127–4951 cm⁻¹); Idler: 2250–4400 nm (4444–2273 cm⁻¹); DFG: 12500–17000 nm (800–600 cm⁻¹)
• Potencia de salida: >400 mW a 1400–2020 nm (Señal), >100 mW a 2250–4000 nm (Idler), >10 mW a 12500 nm (DFG)
• Ancho de línea: <5 cm⁻¹
• Tasa de repetición de pulsos: ~87 MHz (igual que el láser de bombeo)
• Duración de los pulsos: ~8 ps
• Diámetro típico del haz: ~3 mm @ 3000 nm
• Divergencia típica del haz: <5 mrad @ 1600 nm
• Estabilidad de apuntado del haz: <50 µrad rms @ 1600 nm
• Polarización: lineal, vertical (señal, idler, DFG)
• Velocidad de escaneo espectral rápida: <4 s (1400–2020 nm, 2250–4400 nm), <2 s (5000–16000 nm DFG)
• Frecuencia de modulación de potencia de salida (AOM): 0 Hz – 2 MHz
• Tamaño de la unidad (A × L × H): 320 × 766 × 241 mm
• Tamaño de la fuente de alimentación: 483 × 140 × 390 mm, independiente
• Enfriador (tercero, aprox.): 290 × 420 × 290 mm, independiente
• Longitud del umbilical: 2,5 m
• Refrigeración: agua-aire
• Temperatura ambiente: 22 ±2 °C; estabilidad: ±1 °C
• Humedad relativa: <80% (sin condensación)
• Requisitos de energía: 100–240 VAC (-10% / +5%), monofásico, 50/60 Hz
• Consumo de energía: <1 kW
• Limpieza de la sala: no peor que ISO Clase 9

Nota

• El láser debe permanecer conectado a la electricidad principal en todo momento. Si se desconecta por más de 1 hora, se requiere un período de calentamiento de unas pocas horas antes de la operación. Instalar en una sala con aire acondicionado, libre de polvo y aerosoles, sobre una mesa óptica sólida, lejos de fuentes de vibración.
