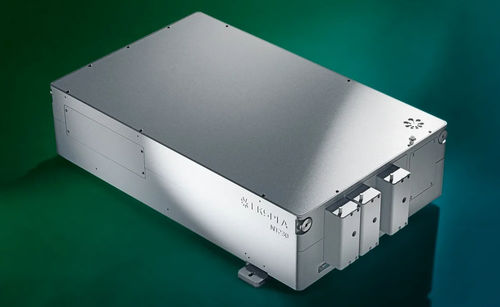

Sistema láser pulsado NT230

Q switchde estado sólidoverde

La serie NT230 es un sistema láser DPSS de alta energía y amplia sintonización, diseñado para aplicaciones de laboratorio avanzadas. Este láser ofrece sintonización sin intervención manual, sin interrupciones, de 192 a 2600 nm en una sola carcasa compacta, integrando un láser Nd:YAG conmutado por Q bombeado por diodo y un oscilador paramétrico óptico (OPO). Con una tasa de repetición de 100 Hz, la serie NT230 es ideal para fluorescencia inducida por láser, fotólisis de destello, fotobiología, metrología y teledetección. Su diseño innovador bombeado por diodo asegura un funcionamiento sin mantenimiento y una estabilidad mejorada en comparación con los sistemas bombeados por lámpara de destello. El sistema puede ser controlado remotamente a través de un teclado o PC, con una interfaz fácil de usar y una pantalla retroiluminada para ajustes de parámetros fáciles, incluso al usar gafas de seguridad láser.

Características

• Fiabilidad reconocida por los clientes
• Dos años de garantía
• Integra el láser de bombeo DPSS y el OPO en una sola carcasa
• Sintonización de longitud de onda sin intervención manual de 192 a 2600 nm*
• Hasta 15 mJ de energía de pulso del OPO
• Hasta 100 Hz de tasa de repetición de pulso
• Hasta 2 mJ de energía de pulso en UV
• Ancho de línea inferior a 5 cm⁻¹
• Duración de pulso de 2 a 5 ns
• Obturadores de salida electromecánicos
• Asas de transporte
• Salidas láser de 355 nm y 1064 nm
• Salida de 532 nm (opcional)
• Control remoto a través de teclado o PC

* El escaneo automático de longitud de onda es programable

Beneficios

• Sintonización de longitud de onda sin intervención manual – no se necesita intervención física
• Amplia sintonización (192–2600 nm) y alta energía de pulso (hasta 15 mJ) para investigar una amplia gama de materiales
• Alta tasa de repetición (hasta 100 Hz) y potencia de salida para una rápida recolección de datos y excitación intensiva
• Ancho de línea estrecho (hasta 3 cm⁻¹) y resolución de sintonización superior (1–2 cm⁻¹) para espectros de alta calidad
• Alto nivel de integración que ahorra espacio en el laboratorio
• El bombeo por diodo reduce la frecuencia de mantenimiento
• Obturadores de salida electromecánicos automáticos para seguridad
• Asas extensibles fáciles de usar para un transporte y reposicionamiento fáciles
• Diseño y fabricación internos aseguran una garantía confiable y suministro de repuestos
• Múltiples interfaces de control: USB, RS232, LAN, WLAN para una fácil integración
• Opciones de atenuador y acoplamiento de fibra para configuraciones experimentales versátiles

Aplicaciones

• Fluorescencia inducida por láser
• Fotólisis de destello
• Fotobiología
• Teledetección
• Metrología
• Espectroscopía no lineal
• Imagen fotoacústica

Accesorios y Opciones

• -SH: Extensión del rango de sintonización en UV (210–405 nm) por generación de segundo armónico
• -SF: Extensión del rango de sintonización en 300–405 nm por generación de suma de frecuencias
• -SH/SF: SH y SF combinados para 210–405 nm con energía de pulso máxima
• -DUV: Opción UV profunda para salida de 192–210 nm
• -2H: Salida de 532 nm
• -FC: Salida acoplada por fibra en el rango de 300–2000 nm
• -ATTN: Atenuador
• -SCU: Accesorio de filtrado espectral para mejorar la pureza espectral
• -FWS: Opción de escaneo rápido de longitud de onda

Especificaciones

• Rango de longitudes de onda: 192–2600 nm (OPO: Señal 405–710 nm, Idler 710–2600 nm, SH/SF 210–405 nm, DUV 192–210 nm)
• Energía de pulso: Hasta 15 mJ (OPO), 1.8 mJ (SH/SF), 0.4 mJ (DUV)
• Tasa de repetición de pulso: 50 Hz (NT230-50), 100 Hz (NT230-100)
• Duración de pulso: 2–5 ns
• Ancho de línea: <5 cm⁻¹
• Paso de sintonización mínimo: 1 cm⁻¹ (señal/idler), 2 cm⁻¹ (SH/SF/DUV)
• Polarización: Señal (horizontal), Idler (vertical), SH/SF (horizontal), DUV (vertical)
• Divergencia del haz OPO: <2 mrad
• Diámetro típico del haz: 5 mm
• Longitud de onda de bombeo: 355 nm
• Energía de pulso de bombeo típica: 50 mJ (NT230-50), 35 mJ (NT230-100)
• Tamaño de la unidad (A × L × H): 451 × 705 × 172 mm
• Tamaño de la fuente de alimentación (A × L × H): 449 × 376 × 140 mm
• Longitud del umbilical: 2.5 m
• Refrigeración: Enfriador externo
• Temperatura ambiente: 18–30 °C
• Humedad relativa: 20–80% (sin condensación)
• Requisitos de energía: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energía: <1.8 kW
• Limpieza: No peor que ISO Clase 9
