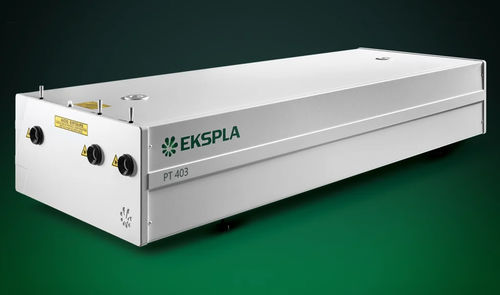

Sistema láser de picosegundo PT403

de estado sólidosintonizablepara espectroscopia

La serie PT403 es un sistema láser de picosegundos de longitud de onda sintonizable que integra un láser de bomba DPSS de 1 kHz de velocidad de repetición y un generador paramétrico óptico en una sola carcasa, proporcionando una salida sintonizable de 210 a 2300 nm en una unidad compacta. Este diseño ocupa casi el doble de espacio, reduce el tiempo de instalación, mejora la estabilidad y ofrece importantes ventajas al usuario en comparación con los sistemas con unidades de láser y OPO independientes. Características

• Gama de sintonización: 210-2300 nm
• Sintonización manos libres motorizada
• Alta energía de pulso a velocidades de 1 kHz
• Diseño de estado sólido bombeado por diodo
• Ancho de línea estrecho: 9 cm-¹
• Control remoto mediante teclado
• Control por PC
• Pulso de disparo de cámara de rayas opcional con
• 10 ps rms de fluctuación
• Funcionamiento con llave giratoria
• Enfriado por aire: no requiere suministro externo de agua
• Bajos costes de mantenimiento

Aplicaciones

• Fluorescencia resuelta en el tiempo (incluidas mediciones con cámara de rayas), espectroscopia de sonda de bombeo
• Fluorescencia inducida por láser
• Espectroscopia infrarroja
• Espectroscopia no lineal: superficie-SH, Z-scan
• Otras aplicaciones espectroscópicas y de óptica no lineal

Beneficios

• Mejor estabilidad a largo plazo (en comparación con la disposición en la que el láser y el OPO se encuentran en unidades diferentes)
• Mayor seguridad: todos los haces se encuentran en la caja
• Tiempo de instalación más corto
• Casi el doble de espacio ocupado

Descripción

• Solución todo en uno con todos los componentes en una única carcasa compacta, eliminando los riesgos de desalineación entre unidades separadas.
• Emplea soluciones probadas por la industria y el mercado para una mayor fiabilidad.
• El láser de bombeo se basa en el láser Nd:YAG de la serie PL2210 de Ekspla, bombeado por diodo, refrigerado por aire y con bloqueo de modo.
• El generador paramétrico óptico se basa en los sistemas de amplificador paramétrico óptico de picosegundos PGx03, con control totalmente automatizado y basado en microprocesador para un ajuste preciso de la longitud de onda.
• Produce haces de baja divergencia con un ancho de línea moderado (típicamente < 9 cm-¹) con una duración de pulso de ~20 ps.
• Herramienta versátil y rentable para la investigación científica en fluorescencia con resolución temporal, espectroscopia de sonda de bombeo, fluorescencia inducida por láser, espectroscopia infrarroja, etc.

Generador paramétrico de picosegundos Control láser sencillo y cómodo

• Operable desde el dispositivo maestro o el PC a través de USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (API REST) o WLAN (API REST), en función de la configuración del sistema.
• Panel de control remoto con pantalla retroiluminada para un manejo sencillo incluso con gafas de seguridad láser.

• Interfaces de comunicación:
  • USB: puerto serie virtual, comandos ASCII
  • RS232: Comandos ASCII
  • LAN: API REST
  • WLAN: API REST

Diseño

• Partes funcionales:
  • Láser de bomba DPSS con velocidad de repetición de 1 kHz
  • Generador paramétrico óptico (OPG)
  • Unidad de control electrónico
  • Una sola unidad óptica proporciona una salida sintonizable de 210 a 2300 nm.
  Opciones
  • Opción SF: aumento de energía en el rango de 300-409 nm mediante generación de suma de frecuencias (>20 µJ a 340 nm; energías de pulso ~10% inferiores en comparación con el sistema sin la opción SF).
  • Opciones -H, -2H, -3H: salidas de 1064 nm, 532 nm o 355 nm (toda la energía dirigida a este puerto de salida; las salidas no son simultáneas).
  • Soluciones personalizadas disponibles para requisitos específicos.
• Soluciones personalizadas disponibles para requisitos específicos Puertos de salida
  • Puerto 1: 1064 / 532 nm
  • Puerto 2: 210-2300 nm (sólo PT403-SH/SF)
  • Puerto 3: 355 nm
  • Puerto 4: 410-2300 nm
  Especificaciones / Características técnicas
  • Gama de sintonización de la longitud de onda de salida:
    • SH: 210-409 nm (PT403-SH)
    • Señal: 410-709 nm
    • Idler: 710-2300 nm
    • Energía del pulso de salida:
      • SH: 15 µJ (PT403-SH)
      • Señal: >75 µJ
      • Idler: >25 µJ
    • Tasa de repetición del pulso: 1000 Hz
    • Ancho de línea: <9 cm-¹ (PT403), <12 cm-¹ (PT403-SH)
    • Duración típica del pulso: ~20 ps
    • Paso de exploración:
      • SH: 0,05 nm (PT403-SH)
      • Señal: 0,1 nm
      • Idler: 1 nm
    • Tamaño típico del haz: ~2 mm
    • Divergencia del haz: <2 mrad
    • Estabilidad de apuntamiento del haz: ≤100 μrad rms
    • Polarización del haz:
      • SH: horizontal (PT403-SH)
      • Señal: horizontal
      • Idler: vertical
    • Jitter del pulso óptico:
      • Disparo interno: <50 ps (StDev) respecto al pulso TRIG1 OUT
      • Disparo externo: ~3 ns (StDev) con respecto al pulso SYNC IN
      • Retardo del pulso TRIG1 OUT: -400 ... 150 ns
      • Requisitos de funcionamiento:
        • Temperatura ambiente: 22 ±2 °C
        • Humedad relativa: 20-80% (sin condensación)
        • Requisitos de alimentación: 100-240 V monofásico, 47-63 Hz
        • Consumo de energía: <0,6 kW
        • Servicio de agua: refrigerado por aire
        • Limpieza de la sala: no peor que ISO Clase 9
