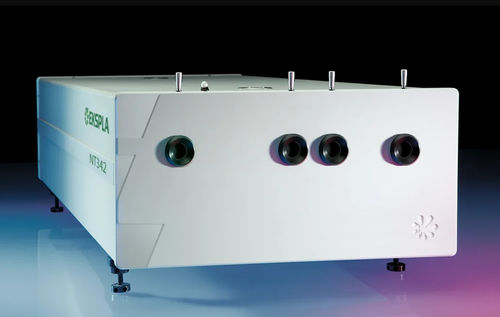

Sistema láser de nanosegundo NT340

ampliamente ajustablepara espectroscopiaautomático

La serie NT340 es un sistema láser de nanosegundos de alta energía y ampliamente sintonizable diseñado para una amplia gama de aplicaciones espectroscópicas. Ofrece sintonización manos libres y sin huecos desde 192 nm hasta 4400 nm a una velocidad de repetición de hasta 20 Hz, todo ello desde una única carcasa compacta. Con un ancho de línea inferior a 5 cm-¹ y una amplia gama de opciones, el NT340 es una excelente elección para tareas de espectroscopia exigentes. Características

• Fiabilidad reconocida por los clientes
• Dos años de garantía
• Sintonización de longitud de onda sin hendiduras y manos libres
• Sintonización de longitud de onda sin hendidurassintonización de longitud de onda de 192 a 4400 nm (exploración automática de longitud de onda programable)
• Energía de pulso de hasta 150 mJ en el rango espectral visible
• Energía de pulso de hasta 22 mJ en el rango espectral UV
• Energía de pulso de hasta 20 mJ en el rango espectral MIR
• Duración de pulso de 3 - 5 ns hasta 20 Hz de frecuencia de repetición de impulsos
• Control remoto mediante teclado o PC
• Puerto de salida opcional compartido para el haz de 532/1064 nm (el puerto de salida independiente para el haz de 355 nm es estándar)
• Supervisión de la energía de la bomba OPO
• La cavidad del oscilador sellada herméticamente protege los cristales nolineales del polvo y la humedad

espectroscopia lineal

Espectroscopia vibracional

Espectroscopia CRLAS de anillo de cavidad

Espectroscopia CRLAS de absorción láser de anillo de cavidad

Espectroscopia infrarroja

Espectroscopia de gases

Descripción El láser de nanosegundos de longitud de onda sintonizable de la serie NT340 integra a la perfección un oscilador paramétrico óptico de nanosegundos y un láser de nanosegundos Nd:YAG de conmutación Q en una carcasa compacta. Entre las principales características del sistema se incluyen la sintonización de longitud de onda manos libres de UV a IR, la alta eficiencia de conversión, la salida acoplada a fibra opcional y un puerto de salida independiente para el haz láser de bombeo. El sistema ofrece un ancho de línea inferior a 5 cm-¹, ideal para muchas aplicaciones espectroscópicas. El sistema de monitorización de energía de la bomba OPO permite un control preciso de los parámetros del láser de la bomba, y la sustitución de la lámpara de destello puede realizarse sin desalineación ni pérdida de rendimiento. Beneficios

• Sintonización de longitud de onda sin manossin necesidad de intervención física
• Amplia sintonizabilidad (192 - 4400 nm) y alta energía de pulso (hasta 150 mJ) para una amplia investigación de materiales
• Ancho de línea estrecho (hasta 3 cm-¹) y resolución de sintonización superior (1-2 cm-¹) para espectros de alta calidad
• La sustitución de las lámparas de flash sin desalineación ahorra costes de mantenimiento
• El alto nivel de integración ahorra espacio en el laboratorio
• El diseño y la fabricación propios garantizan una garantía y un rendimiento fiablesel diseño y la fabricación propios garantizan un servicio de garantía y postgarantía fiable
• Variedad de interfaces de control: USB, RS232, LAN opcional, WLAN para una fácil integración
• Opciones de atenuador y acoplamiento de fibra para configuraciones experimentales flexibles

Accesorios opcionales para ampliar el rango de sintonización

• -SH: generador de segundo armónico para el rango de 210-410 nm
• -SF: generador de suma de frecuencias para el rango de 300-410 nm con alta energía de impulsos
• -SH/SF: opción combinada para obtener la mayor energía de impulsos en el rango de 210-410 nm
• -DUV: opción de UV profundo para salida en el rango de 192-210 nm
• -MIR: opción de infrarrojo medio para salida en el rango de 2500-4400 nm

Accesorios y otros complementos opcionales

• -FC: Salida acoplada de fibra en el rango de 350-2000 nm
• -ATTN: Salida de atenuador en el rango de 350-2600 nm
• -H, -2H: Puerto de salida compartido independiente para el armónico del láser de bombeo (longitudes de onda de 532 ó 1064 nm)
• -AW: Fuente de alimentación refrigerada por aire
• -FWS: Opción de barrido rápido de longitud de onda para todos los rangos (excluyendo entre rangos), desplazamiento de longitud de onda en el disparo láser

Características / Especificaciones técnicas

• Variantes de modelos: NT342B, NT342C, NT342E, NT342H
• Gama de longitud de onda OPO: Señal 410-710 nm, Ocioso 710-2600 nm
• Generador SH (opcional): 210-410 nm
• Generador SH/SF (opcional): 210-410 nm
• Generador UV (opcional): 192-210 nm
• Generador MIR (opcional): 2500-4400 nm (sólo NT342C)
• Energía de pulso de salida (máx): OPO hasta 150 mJ (NT342H), generador SH hasta 15 mJ, generador SH/SF hasta 22 mJ, generador DUV hasta 3 mJ, generador MIR hasta 20 mJ
• Ancho de línea: <5 cm-¹
• Paso de sintonización mínimo: Señal/Idler 1 cm-¹, SH/SF/DUV 2 cm-¹, MIR 1 cm-¹
• Duración de pulso: 3-5 ns (OPO), 4-7 ns (láser de bombeo)
• Diámetro típico del haz: hasta 12 mm (NT342H)
• Divergencia típica del haz: <2 mrad (OPO), <0,6 mrad (láser de bombeo)
• Polarización: Señal/SH/SF horizontal, Idler/DUV vertical, MIR horizontal (sólo NT342C)
• Longitud de onda de la bomba: 355 nm
• Energía típica del pulso de la bomba: hasta 400 mJ (NT342H)
• Estabilidad de la energía del pulso (StdDev): <3.5%
• Ritmo de repetición de impulsos: hasta 20 Hz
• Tamaño de la unidad (ancho × largo × alto): 456 × 821 × 270 mm
• Tamaño de la fuente de alimentación (ancho × largo × alto): 330 × 490 × 585 mm
• Longitud umbilical: 2,5 m
• Consumo de agua: <10 l/min (máx. 20 °C)
• Temperatura ambiente: 18-27 °C
• Humedad relativa: 20-80% (sin condensación)
• Necesidades de alimentación: 200-240 VAC, monofásico, 50/60 Hz
• Consumo de energía: 1,5 kVA
• Limpieza de la sala: no peor que ISO Clase 9
