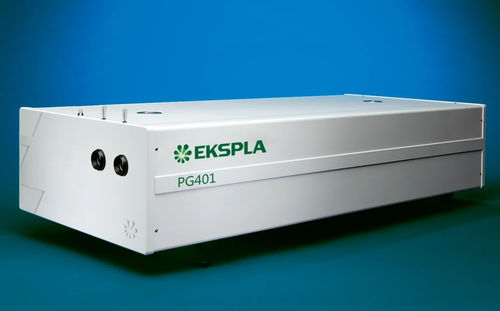

Sistema láser de picosegundo PGx01

ultravioletainfrarrojo medioampliamente ajustable

La serie PGx01 es un amplificador paramétrico óptico (OPA) de picosegundos, de alta energía y ampliamente sintonizable, diseñado para aplicaciones avanzadas de espectroscopia e investigación. Los generadores paramétricos ópticos de onda viajera (TWOPG) proporcionan fuentes de luz coherente ultrarrápidas y sintonizables que abarcan desde el espectro ultravioleta (UV) hasta el infrarrojo medio (IR medio), lo que los hace ideales para una amplia gama de investigaciones científicas. Características

• Gama espectral ultraamplia de 193 a 16.000 nm
• Alta potencia de pico (>50 MW) adecuada para aplicaciones de espectroscopia no lineal
• Ancho de línea estrecho <6 cm-¹ (para UV < 9 cm-¹)
• Sintonización manos libres motorizada en la gama de 193-2.300 nm o 2.300-16.000 nm
• Control por PC y control remoto mediante teclado

Aplicaciones

• Espectroscopia no lineal: vibracional-SFG, superficial-SH, Z-scan
• Experimentos de sonda de bomba
• Fluorescencia inducida por láser (LIF)
• Otras aplicaciones de espectroscopia láser

Descripción La serie PGx01 consta de varios módulos funcionales: generador paramétrico óptico (OPG), sistema de estrechamiento del ancho de línea (LNS) basado en rejilla de difracción, amplificador paramétrico óptico (OPA) y una unidad de control electrónico. El módulo OPG genera superfluorescencia paramétrica (PS), con propiedades espectrales determinadas por el cristal no lineal y que varían con la longitud de onda. Para la radiación de banda estrecha, el LNS reduce la salida del OPG a 6 cm-¹ y la utiliza para alimentar el OPA. La sintonización de la longitud de onda de salida se consigue ajustando el ángulo del cristal o cristales no lineales y la rejilla, con motores paso a paso de precisión y control informatizado que garantizan una reproducibilidad excepcional de la longitud de onda. La estabilización de la temperatura del cristal no lineal proporciona una estabilidad de salida a largo plazo. Los fotodetectores integrados supervisan la energía del impulso de bombeo para proteger los cristales, y la unidad de control avisa si la energía supera los valores preestablecidos. El sistema puede manejarse a través de un dispositivo maestro o un PC (USB, RS232, LAN) o desde un panel de control remoto con pantalla retroiluminada, apto para su uso con gafas de seguridad láser. Modelos disponibles

• PG401: Rango de sintonización de 420 a 2300 nm, optimizado para la mayor energía de pulso en el espectro visible, adecuado para muchas aplicaciones de espectroscopia.
• PG501-DFG: Rango de sintonización de 2300 a 16000 nm, óptimo para configuraciones de espectroscopia vibracional-SFG.

PG401-DFG1 Características

• El rango de sintonización manos libres más amplio: de 420 a 10000 nm

Extensión de sintonización sin lagunas para PG401

• Gama de sintonización sin lagunas 410-709, 710-2300 nm
• Ancho de línea <18 cm-¹

Especificaciones

• Gama de sintonización: 193-16.000 nm (según modelo)
• Energía de pulso de salida: >1000 µJ a 450 nm (PG401), >100 µJ a 300 nm (PG401-SH), >50 µJ a 200 nm (PG401-DUV), >200 µJ a 3700 nm y >30 µJ a 10.000 nm (PG501-DFG1)
• Ancho de línea: <6 cm-¹ (PG401, PG501-DFG1), <9 cm-¹ (PG401-SH, PG401-DUV)
• Frecuencia máxima de repetición de impulsos: 50 Hz
• Paso de exploración: Señal: 0.1 nm, Ocioso: 1 nm (PG401)
• Tamaño típico del haz: ~4 mm (PG401), ~3 mm (PG401-SH/DUV), ~5 mm (PG501-DFG1)
• Divergencia del haz: <2 mrad (PG401, PG401-SH/DUV), <0.5 mrad (todos los modelos)
• Perfil del haz: Homogéneo, sin puntos calientes, ajuste gaussiano >90%
• Duración del pulso: ~20 ps (típico), 29 ± 5 ps (todos los modelos)
• Tamaño físico (An x L x Al): 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (otros)
• Temperatura de funcionamiento: 15-30 °C
• Requisitos de alimentación: 100-240 V CA monofásica, 47-63 Hz
• Consumo de energía: <100 W

Fuentes de Bomba Recomendadas

• PL2231-50-TH, PL2251A-TH (PG401, PG401-SH, PG401-DUV)
• PL2231-50-SH, PL2251A-SH (PG501-DFG1)

Información de pedido

• Diagramas de pedido y detalles adicionales disponibles para los modelos PG4xx y PG5xx.

Rendimiento y planos

• Las curvas de ajuste de rendimiento y los planos de dimensiones externas están disponibles para todos los modelos.

Características / Especificaciones técnicas

• Gama espectral ultraamplia: 193-16.000 nm
• Alta potencia de pico: >50 MW
• Ancho de línea estrecho: <6 cm-¹ (UV <9 cm-¹)
• Sintonización manos libres motorizada: 193-2.300 nm o 2.300-16.000 nm
• Control por PC y teclado remoto
• Energía de pulso de salida: hasta >1000 µJ a 450 nm
• Duración de pulso: ~20 ps (típica), 29 ± 5 ps
• Tasa de repetición máxima: 50 Hz
• Divergencia del haz: <2 mrad, <0,5 mrad (depende del modelo)
• Perfil del haz: Homogéneo, ajuste gaussiano >90%
• Temperatura de funcionamiento: 15-30 °C
• Requisitos de potencia: 100-240 V CA, 47-63 Hz
• Consumo eléctrico: <100 W
• Tamaño físico: 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (otros)
