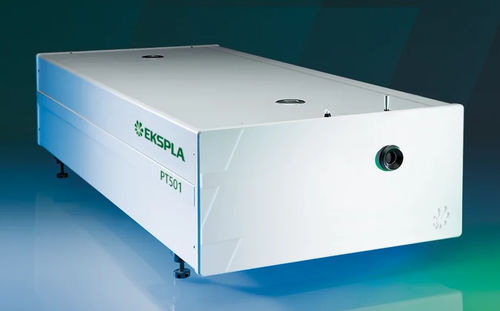

Sistema láser de picosegundo PT501

sintonizableinfrarrojo mediopara espectroscopia

La serie PT501 es un sistema láser de picosegundo ajustable en el infrarrojo medio de carcasa única que integra un oscilador paramétrico óptico (OPO) de picosegundo y un láser de bombeo en un marco compacto y robusto. Esta integración reduce el tiempo de instalación, mejora la estabilidad a largo plazo y reduce los costos de mantenimiento. El ajuste de longitud de onda rápido y completamente automático se logra mediante un control avanzado por microprocesador, con elementos de ajuste montados en motores de micro-pasos de bucle cerrado precisos y temperaturas de cristales no lineales gestionadas por controladores térmicos precisos. No se requiere ajuste manual. El sistema puede ser controlado por un teclado o cualquier controlador que funcione en cualquier sistema operativo utilizando comandos API REST, con interfaces que incluyen USB, RS232, LAN y opcionalmente WLAN para una fácil integración.

Características

• Rango de ajuste: 2300 – 16000 nm (4345 – 625 cm⁻¹)
• Ajuste sin intervención: motorizado para todo el rango de ajuste
• Ancho de línea: <4 cm⁻¹ en todo el rango de ajuste
• Tasa de repetición: 100 Hz
• Refrigerado por aire – no se requiere suministro de agua externo
• Estabilidad de la dirección del haz en todo el rango de ajuste
• Carcasa única: integra un láser de bombeo y un OPO en una sola carcasa
• Control por PC a través de USB (puerto COM virtual), RS232, LAN utilizando comandos API REST
• Barrido rápido de longitud de onda

Aplicaciones

• Espectroscopía infrarroja
• SFG (espectroscopía de generación de frecuencia suma)

Interfaces de comunicación

• USB: puerto serie virtual, comandos ASCII
• RS232: comandos ASCII
• LAN: API REST
• WLAN: API REST (opcional)

Modelos disponibles

• PT501: proporciona radiación de banda estrecha con un ancho de línea < 4 cm⁻¹ en todo el rango de ajuste (2300 – 16000 nm / 4345 – 625 cm⁻¹), tasa de repetición 100 Hz

Especificaciones

• Rango de ajuste: 2300 – 16000 nm
• Energía de pulso de salida: >200 µJ a 3500 nm, >50 µJ a 10000 nm
• Ancho de banda: <4 cm⁻¹
• Tasa de repetición de pulso: 100 Hz
• Resolución de ajuste: <0.5 cm⁻¹
• Tamaño típico del haz: ~4 mm
• Divergencia del haz: <3 mrad
• Estabilidad de puntería del haz: ≤100 μrad rms
• Polarización del haz: horizontal, >100:1
• Barrido de longitud de onda: disponible
• Jitter de pulso óptico: <50 ps (Desv. Est.) disparo interno, ~3 ns (Desv. Est.) disparo externo
• Retraso de pulso TRIG1 OUT: Pulso positivo con retraso controlable, ancho de pulso ~100 ns, retraso por defecto ~250 μs antes del pulso óptico hasta 10 ms
• Tamaño de la cabeza láser (L×W×H): ~520 × 1050 × 272 mm
• Tamaño de la unidad de fuente de alimentación (L×W×H): 450 × 450 × 140 mm
• Requisitos de red: 100 – 240 V AC monofásico, 47 – 63 Hz
• Consumo de energía: <0.5 kW
• Temperatura ambiente de operación: 22 ±2 °C
• Humedad relativa: 20 – 80 % (sin condensación)
• Refrigeración: refrigerado por aire
• Limpieza de la sala: no peor que ISO Clase 9
