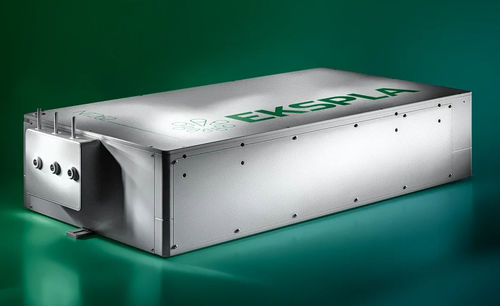

Sistema láser pulsado NT260

sintonizablede alta potenciapara espectroscopia

La serie NT260 es un sistema láser sintonizable de ancho de línea estrecho a 10 kHz diseñado para aplicaciones científicas que requieren un alto brillo espectral y precisión. Ofrece sintonización manos libres y sin huecos de 192 a 2600 nm a una frecuencia de 10 kHz desde una única caja, con una potencia de salida de hasta 0,7 W y anchos de línea inferiores a 3 cm-¹. Esto lo hace ideal para aplicaciones exigentes como la calibración de detectores y espectrorradiómetros, metrología y espectroscopia de gases. El sistema cuenta con una tecnología pionera patentada de funcionamiento Q-switched/mode-locked, monitorización integrada, barrido rápido de longitudes de onda y un robusto bastidor monolítico para mayor fiabilidad y facilidad de transporte. Se puede controlar de forma flexible mediante teclado o PC, y el sistema ofrece una garantía de dos años. Características

• Tecnología pionera patentada de conmutación de Q/bloqueo de modo
• Sintonización de longitud de onda sin manos y sin huecos en el rango de 192-2600 nm
• Tasa de repetición de 10 kHz
• Salida de hasta 0,7 W
• Ancho de línea de 1.5 cm-¹ de ancho de línea
• Monitorización integrada de la potencia de bombeo y de salida
• Escaneo rápido de longitud de onda integrado
• Armazón monolítico robusto
• Mangos de transporte
• Control flexible desde teclado o PC
• Dos años de garantía

Aplicaciones

• Metrología y calibración de equipos
• Alineación de una cámara hiperespectral
• Espectrometría de masas de tiempo de vuelo (TOF)
• Inspección de semiconductores
• Evaluación de filtros ópticos
• Microscopía fotoacústica
• Espectroscopía de luminiscencia inducida por láser
• Monitorización del entorno, LIDAR

Descripción El NT262, miembro de la serie NT260, es un OPO único de ancho de línea estrecho de 10 kHz. Su tecnología patentada permite una salida de hasta 0,7 W en el rango de 192-2600 nm manteniendo un ancho de línea de <3 cm-¹ (típicamente <2 cm-¹ en la mayoría de las longitudes de onda), muy beneficioso para aplicaciones que requieren un ancho de línea estrecho y un alto brillo espectral. El sistema es adecuado para aplicaciones de alta resolución como calibración, metrología y espectroscopia de gases, así como para experimentos de fluorescencia y de sonda de bombeo. La alta frecuencia de repetición y la sintonización manos libres facilitan una recogida de datos rápida y sencilla. El sistema es muy estable, con una excelente estabilidad de energía y potencia a corto y largo plazo, y un valor M² menor en comparación con los sistemas OPO tradicionales. Es fiable gracias a su bajo umbral de generación y a su fácil manejo, alojado en un robusto bastidor monolítico de gran fiabilidad y bajo mantenimiento. Beneficios

• Sintonización de longitud de onda sin intervención manualsin intervención física
• Alta frecuencia de repetición de impulsos de 10 kHz - rápida recopilación de datos
• Ancho de línea estrecho (~2 veces mejor que el OPO tradicional) - espectros de alta resolución
• Parámetro de haz de M² pequeño (~2 veces mejor que el OPO tradicional) - enfoque del haz ajustado
• Excelente estabilidad (~2 veces mejor que el OPO tradicional) - rápida adquisición de datos
• Un umbral de generación más bajo - mayor fiabilidad
• Persianas de salida motorizadas - mayor seguridad
• Purga de aire limpio para prolongar la vida útil de la óptica
• Longitud de onda ajustada en nm y cm-¹ - fácil operación del experimento
• Alta resolución de sintonía 1-2 cm-¹ - espectros de alta calidad
• Variedad de interfaces de control: USB, RS232, LAN, WLAN - fácil integración
• Control por PC mediante comandos de texto - control sencillo desde cualquier SO

Accesorios y elementos opcionales

• -SH/SF: Ampliación del rango de sintonización en 210-405 nm mediante la combinación de salidas de segundo armónico y generador de suma de frecuencias
• -DUV: Opción de UV profundo para salida de 192-210 nm
• -FC: Salida acoplada a fibra en el rango 350-2000 nm
• -ATTN: Salida atenuadora en el rango 210-2600 nm
• -SCU: Accesorio de filtrado espectral para mejorar la pureza espectral

Imágenes típicas de rendimiento

• Curvas típicas de sintonización del láser NT262 en los rangos de señal (405-710 nm), ocioso (710-2600 nm)
• Salida típica del láser NT262 con opción -SH/SF (210-405 nm)
• Salida típica del láser NT262 con opción -DUV (192-210 nm)
• Perfil del haz láser de la serie NT262 a 450 nm (campo cercano y lejano)

Características / Especificaciones técnicas

• Modelo: NT262 (serie NT260)
• Rango de longitud de onda: Señal: 405-710 nm; Ocioso: 710-2600 nm; SH/SF (opcional): 210-405 nm; DUV (opcional): 192-210 nm
• Energía de pulso de salida/potencia media: OPO: 70 µJ / 700 mW; SH/SF (opcional): 6 µJ / 60 mW
• Paso de sintonización mínimo: Señal/Idler: 1 cm-¹; SH/SF/DUV: 2 cm-¹
• Duración del pulso: ~7 ns
• Ancho de línea: <3 cm-¹
• Diámetro típico del haz: 4,5 mm × 2.5 mm
• Estabilidad de apuntamiento del haz: ≤50 μrad RMS
• Polarización: Señal/Idler/SH/SF: horizontal; DUV: vertical
• Longitud de onda de la bomba: 355 nm
• Energía típica del pulso de la bomba: 0.3 mJ
• Calidad del haz: Casi gaussiano en los campos cercano y lejano
• Divergencia del haz: <1,5 mrad
• Estabilidad de la energía del pulso (StdDev): <2.5%
• Tasa de repetición del pulso: 10 kHz
• Vida útil nominal de los diodos de la bomba: 20.000 horas
• Tiempo de calentamiento típico: 15 min
• Tamaño del cabezal láser (An × L × Al): 400 × 790 × 166 ±3 mm
• Tamaño de la fuente de alimentación (ancho × largo × alto): 553 × 510 × 529 ±3 mm
• Longitud umbilical: 3 m
• Enfriamiento: Enfriador incorporado
• Purga de aire limpio: Integrado
• Temperatura ambiente: 18-27 °C
• Estabilidad de la temperatura ambiente: ±2 ºC
• Humedad relativa: 20-80% (sin condensación)
• Requisitos de alimentación: 100-240 V CA, monofásico, 50/60 Hz
• Consumo de energía: <1 kW
• Limpieza de la sala: no peor que ISO Clase 9
