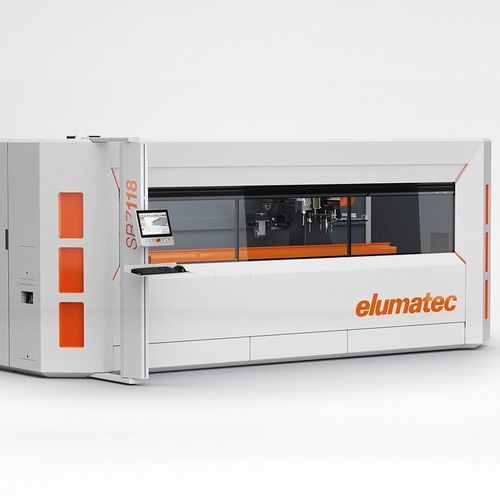

Centro de mecanizado 3-5 ejes SBZ 118

3 ejeshorizontalpara acero

Resumen
El SBZ 118 es un centro de mecanizado de perfiles compacto de 3 ejes con opción de mecanizado en 5 caras, diseñado para el mecanizado CNC económico de perfiles de aluminio, PVC y acero de pared fina. Dispone de bancada inclinada, cambiador de herramientas a bordo de 5 posiciones (sin herramientas) y compatibilidad eluCloud. Longitud de mecanizado estándar: 3 000 mm.

Ventajas principales

• Diseñado para mecanizar de forma rentable y eficiente perfiles de aluminio, PVC y acero de pared fina
• Todas las operaciones (fresado, taladrado, retesteado, roscado) se realizan con el perfil parado para proteger la superficie
• Tecnología de control inteligente y servomotores dinámicos para mejorar la calidad y la eficiencia energética
• Posicionamiento rápido hasta 60 m/min en el eje X
• Rosqueado sin mandril de compensación
• Detección y posicionamiento automático de mordazas para evitar colisiones
• Cambiador automático a bordo de 5 posiciones (sin herramientas)
• Panel PC 15,6" con procesador i3 y SAI (UPS) incluido

Equipamiento de la máquina (estándar)

• Husillo de fresado refrigerado por aire 5 kW (S1) – HSK-F63
• Cabina protectora con puerta de servicio lateral
• Cuatro mordazas neumáticas horizontales; tope de material lado izquierdo
• Sistema de lubricación de volumen mínimo y aceite de corte de alto rendimiento
• Control 3 ejes moderno y entrada de programa sencilla con eluCam

Opciones

• 1 o 2 cambiadores de herramientas a bordo opcionales para cabezales angulares rotativos (mecanizado 5 caras)
• Cabezal angular rotativo HSK-F63 para dos herramientas
• Herramientas y portaherramientas con datos de proceso; escáner de códigos de barras
• Medición de longitud en ambos lados; sujeción doble y mordazas adicionales (ampliable hasta 6)
• Actualización de Panel PC: 18,5" (i5) o 21,6" (i7)
• Unidad frigorífica Green Line para el armario de control; CE de serie, UL opcional

Detalles adicionales

• Cambiador de herramientas a bordo de 5 posiciones (sin herramientas) y cambiadores de cabezal angular opcionales
• Bancada inclinada para mejor ergonomía y evacuación de virutas
• Puerta de servicio lateral y nuevo visera frontal para puesta en marcha y mantenimiento más seguros y rápidos
• eluCloud ready para monitorización remota y mantenimiento online

Especificaciones técnicas

• Dimensiones (aprox.): longitud total (A) 5.520 mm; profundidad sin panel de control (B) 1.955 mm; profundidad total con panel (C) ~3.025 mm; altura ~2.490 mm; peso ~3.220 kg
• Carreras de ejes: X = 3.595 mm; Y = 945 mm; Z = 374 mm
• Precisión de posicionamiento (todos los ejes): ±0,1 mm
• Velocidades de posicionamiento: X = 60 m/min; Y = 30 m/min; Z = 30 m/min
• Aceleración de ejes (todos): 2,5 m/s²
• Husillo: Potencia máx. S1 5 kW; velocidad máx. 24.000 rpm; cono portaherramientas HSK 63F
• Cambiador automático de herramientas: máx. 5 herramientas; Ø fresa disco máx. 100 mm; Ø fresa máx. 16 mm; longitud útil máx. 185 mm; Ø broca máx. 10 mm
• Lados mecanizables: herramienta directa (arriba) 1 cara; con cabezal angular (delante/detrás, extremos) 2 + 2 caras
• Área de trabajo (mm): A: 185; B: 50 / 80; X1: 50 / 80; Y1: 3.200; Z1: 230; X2: 3.000; Y2: 175; Z2: 210
• Sujeción de la pieza: posicionamiento autónomo de mordazas; mordazas estándar 4 (máx. 6)
• Seguridad y lubricación incluidas: cabina de protección integral; lubricación por difusión mínima de aceite
