Centro de mecanizado 4 ejes SBZ 140
para aceropara aluminioHSK F63

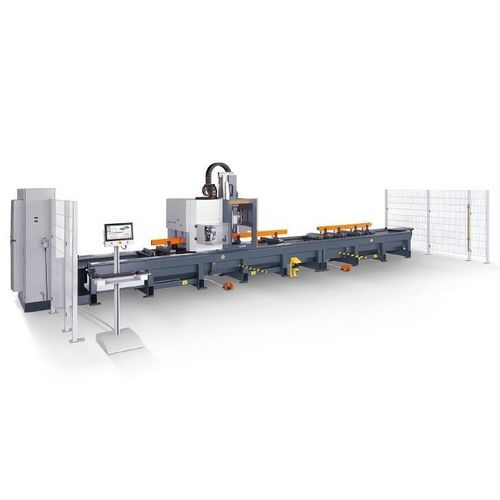

Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63 - imagen - 2
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63 - imagen - 3
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63 - imagen - 4
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63 - imagen - 5
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63 - imagen - 6
Centro de mecanizado 4 ejes - SBZ 140 - ELUMATEC - para acero / para aluminio / HSK F63 - imagen - 7
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
4 ejes
Material mecanizado
para acero, para aluminio
Nariz del husillo
HSK F63
Número de herramientas
8 herramientas, 16 herramientas
Otra función
de fresado, de taladrado, de fileteado
Aplicaciones
para perfiles de aluminio
Otras características
de alta velocidad, de alta eficacia, con cambiador de herramientas
Carrera X

Máx.: 9.820 mm
(386,61 in)

Mín.: 4.320 mm
(170,08 in)

Carrera Y

845 mm
(33,27 in)

Carrera Z

620 mm
(24,41 in)

Velocidad de rotación

Máx.: 24.000 rpm
(150.796 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

11 kW
(14,96 hp)

Peso total

5.000 kg, 7.400 kg, 8.200 kg
(11.023,11 lb, 16.314,21 lb, 18.077,91 lb)

Descripción

Descripción
  • Centro de mecanizado de perfiles de 4 ejes para el mecanizado rentable de perfiles de aluminio y acero de pared delgada
  • Bancada con husillo portafresa refrigerado por aire de serie; husillo refrigerado por agua disponible como opción
  • Todos los procesos (fresado, taladrado, roscado) se realizan con la barra perfilada inmóvil para proteger la superficie
  • Angulación continua de herramientas de -90° a +90° para mayor flexibilidad
  • Posicionamiento automático de las mordazas con sistema de medición absoluta
  • Carrusel de herramientas embarcado para tiempos de cambio cortos (8 posiciones estándar)
  • Opcionalmente hasta dos cabezales angulares giratorios (cada uno con dos herramientas) para mecanizado doble y mecanizado en extremos (0°–90°–180°–270°)
  • Opcional dos zonas de mecanizado separadas para modo pendular; escáner láser en lado del operador para protección
  • Control de 4 ejes, pantalla en color 18,5", puertos USB y conexión de red; Windows; eluCam


Longitudes de mecanizado
SBZ 140 – 4,2 m
  • Longitud máx. con mecanizado frontal: 4.200 mm
  • Longitud máx. sin mecanizado frontal: 4.320 mm

SBZ 140 – 7,6 m
  • Longitud máx. con mecanizado frontal: 7.600 mm
  • Longitud máx. sin mecanizado frontal: 7.720 mm

SBZ 140 – 9,7 m
  • Longitud máx. con mecanizado frontal: 9.700 mm
  • Longitud máx. sin mecanizado frontal: 9.820 mm


Opciones
  • Modo pendular para mecanizado en dos zonas
  • Medición automática de longitud en ambos lados
  • Dispositivo de sujeción para mecanizado de barra doble
  • Escáner de códigos de barras / perfiles
  • Carrusel de herramientas fijo (16 posiciones) opcional
  • Cambiadores de herramientas embarcados para cabezal angular o cabezal de sierra
  • Cabezales fresadores angulares y cabezal de sierra
  • Portaherramientas, mandriles para pinzas, pinzas y herramientas
  • eluCad para gestión de producción


Características / especificaciones técnicas
  • Modelo: SBZ 140
  • Longitud máx. (sin mecanizado frontal): 4.320 / 7.720 / 9.820 mm
  • Longitud máx. (con mecanizado frontal): 4.200 / 7.600 / 9.700 mm
  • Recorrido X: 4.320 / 7.720 / 9.820 mm (otras longitudes bajo demanda), Vmax 63 m/min
  • Recorrido Y: 845 mm, Vmax 60 m/min
  • Recorrido Z: 620 mm, Vmax 60 m/min
  • Rango giro eje A: -90° / 0° / +90°
  • Velocidad husillo: máx. 24.000 rpm
  • Potencia husillo: 11 kW S1
  • Alojamiento herramienta: HSK-63F
  • Cambio de herramientas: carrusel embarcado 8 posiciones (ampliaciones bajo demanda)
  • Cabezal angular: máx. 2 (opcional)
  • Diámetro fresadora de disco: 120 mm; diámetro disco sierra: 180 mm
  • Mordazas: 4 / 8 / 12 (máx. 16), posicionamiento automático
  • Aire comprimido: > 7 bar
  • Alimentación eléctrica: 400 V, 3~, 50 Hz, 63 A
  • Consumo de aire: aprox. 180 l/min con pulverización
  • Longitud total aprox.: 7.700 / 11.240 / 13.390 mm; profundidad aprox. 3.400 mm; altura aprox. 2.950 mm
  • Peso aprox.: 5.000 / 7.400 / 8.200 kg
