Centro de mecanizado 3 ejes SBZ 122/70 Plus
horizontalpara aceropara aluminio

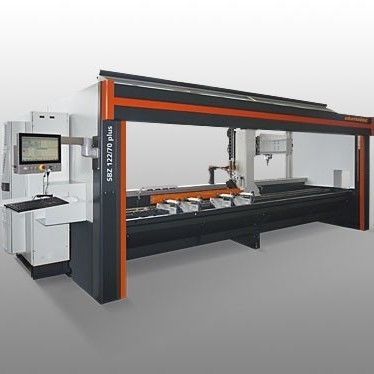

Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio
Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio
Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio - imagen - 2
Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio - imagen - 3
Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio - imagen - 4
Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio - imagen - 5
Centro de mecanizado 3 ejes - SBZ 122/70 Plus - ELUMATEC - horizontal / para acero / para aluminio - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Material mecanizado
para acero, para aluminio, para PVC
Estructura
de mesa inclinada
Nariz del husillo
HSK F63
Otra función
de fresado, de taladrado, de fileteado
Aplicaciones
para perfiles de aluminio
Otras características
de alta eficacia, con cambiador automático de herramienta, con ménsula
Carrera X

4.295 mm
(169,09 in)

Carrera Y

910 mm
(35,83 in)

Carrera Z

475 mm
(18,7 in)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 24.000 rpm
(150.796 rad.min-1)

Potencia

8 kW
(10,88 hp)

Peso total

2.900 kg
(6.393,41 lb)

Longitud total

3.592 mm
(141,4 in)

Altura total

3.000 mm
(118,1 in)

Descripción

Descripción
  • Diseñado para el mecanizado económico y eficiente de perfiles de aluminio, PVC y acero de pared fina con la barra perfilada inmovilizada para proteger la superficie.
  • Fresado, taladrado y roscado realizados con la barra inmóvil; roscado sin mandril de compensación.
  • Tecnología de control inteligente y controladora 3 ejes moderna para mejorar los resultados y reducir el consumo energético.
  • Servomotores dinámicos permiten posicionamiento rápido del grupo de mecanizado hasta 60 m/min; codificadores absolutos eliminan la necesidad de referencia de ejes.
  • Detección y posicionamiento automáticos de mordazas para evitar colisiones; bancada inclinada ergonómica.
  • Husillo de fresado Power-Torque refrigerado por aire 8 kW (S1), máx. 24.000 rpm, control de velocidad cerrado; porta-herramientas HSK-F63; cambiador automático de herramientas 4 posiciones (ampliable).
  • SAI, Windows OS, Panel PC 15,6" (i3) con USB y red; eluCam para entrada de programas en ciclo; mantenimiento remoto por Internet.


Equipamiento de la máquina
  • Husillo de fresado refrigerado por aire 8 kW S1.
  • Cabina de protección del operador.
  • Cuatro mordazas neumáticas horizontales (estándar).
  • Tope de material (izquierda).
  • Portaherramientas HSK-F63; lubricación mínima; fluido de corte de alto rendimiento.
  • Terminal manual del operador; calibre de profundidad.


Opciones
  • Herramientas adicionales y portaherramientas.
  • Cambiador automático de herramientas para hasta cuatro herramientas estándar o para cabeza angular; cabezal angular rotativo HSK-F63 para dos herramientas.
  • Unidad de refrigeración Green-Line para el armario de control; escáner de códigos de barras; cabina protectora cerrada opcional.
  • Hasta ocho mordazas (cuatro estándar); topes de referencia y topes adicionales para mecanizado de sobrelongitudes.
  • Medición de longitud a ambos lados; doble sujeción y otros accesorios bajo petición; Panel PCs más grandes (18,5" i5, 21,6" i7); capota insonorizada; bandejas para virutas.


Datos técnicos
  • Modelo: SBZ 122/70 Plus
  • Longitud máx. de mecanizado sin mecanizado frontal: 4.150 mm
  • Longitud máx. de mecanizado con mecanizado frontal (opcional): 4.000 mm
  • Recorrido eje X: 4.295 mm, Vmax 60 m/min
  • Recorrido eje Y: 910 mm, Vmax 45 m/min
  • Recorrido eje Z: 475 mm, Vmax 60 m/min
  • Precisión de posicionamiento: ±0,1 mm
  • Velocidad husillo: máx. 24.000 rpm; potencia: 8 kW S1 (refrigerado por aire)
  • Portaherramientas: HSK-F63; cambio automático de herramientas (4 posiciones, máx. 16)
  • Diámetro fresadora de disco: 100 mm; longitud herramienta máx.: 150 mm
  • Aire comprimido: > 7 bar; alimentación: 400 V, 3~, 50 Hz, 25 A
  • Consumo de aire aprox. 185 l/min (con pulverización)
  • Dimensiones (L×P×H): 6.592 × 2.171 × 3.000 mm; Peso aprox. 2.900 kg


Características / especificaciones técnicas
  • Aplicación: mecanizado de barras/perfiles en aluminio, PVC y acero de pared fina
  • Detección y posicionamiento automáticos de mordazas; control inteligente para eficiencia energética
  • Software: eluCam
  • SAI y mantenimiento remoto
