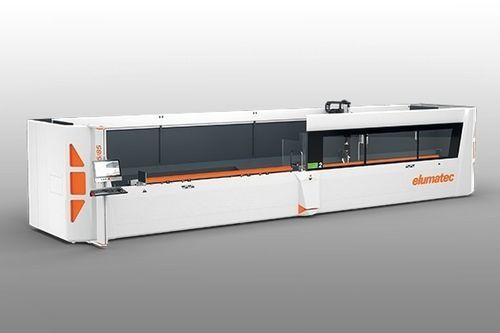

Centro de mecanizado 5 ejes SBZ 125/85

universalpara aceropara PVC

Descripción
El SBZ 125/85 es un centro de mecanizado de perfiles con cabina cerrada, 5 ejes y longitud de trabajo de 8 m. Su funcionamiento en modo pendular dinámico permite la carga y el fresado en paralelo, pudiendo sustituir a dos máquinas más pequeñas. Está concebido para aluminio, PVC y perfiles de acero de pared fina, con tiempos de preparación reducidos y mejor accesibilidad y ergonomía.

Características clave

• Nueva tecnología de cambio de herramientas: reducciones de tiempo en los cambios y un cambiador lineal mayor para ampliar el área de trabajo utilizable.
• Sistema de mordazas ergonómico: mordazas ajustables en el eje Y y posicionamiento autónomo de las mordazas para conversiones rápidas sin herramienta entre anchos y secciones.
• Operación pendular dinámica: enrutamiento e inserción paralela del material para aumentar el rendimiento y permitir mecanizar piezas largas que sobresalgan del centro de la máquina.
• Seguridad y control de acceso integrados: escáner láser programable con división en tres zonas y protección central desmontable para modo pendular.
• Husillo y interfaz de herramienta de altas prestaciones: 7 kW (S1), hasta 20.000 rpm, cono porta‑herramientas HSK 63F; capacidad del almacén hasta 12 herramientas.

Opciones y accesorios

• Transportador de virutas opcional para evacuación automática de virutas gruesas y secciones de perfil.
• Mordazas adicionales (hasta 12) y configuraciones personalizadas de sujeción.
• Actualizaciones de control y medición (opciones de panel PC, medición de longitud, lector de códigos de barras) y conectividad Industria 4.0.

Datos técnicos (selección)
Disposición / dimensiones: SBZ 125/85
Longitud total (A) (mm): ~ 11.350
Profundidad sin panel de control (B) (mm): ~ 2.330
Profundidad total con panel (C) (mm): ~ 3.170
Altura (mm): ~ 2.350
Peso (kg): ~ 3.800
Altura de trabajo sobre el suelo (mm): 980

Recorridos de ejes:
EJE X (mm): 9.007
EJE Y (mm): 1.038
EJE Z (mm): 555
EJE A: -120° / +120°
EJE C: -220° / +220°

Husillo:
Potencia máx. en S1 (kW): 7
Velocidad máx. (rpm): 20.000
Cono porta‑herramientas: HSK 63F

Modo de funcionamiento:
Mecanizado de una sola pieza a toda longitud: incluido
Modo pendular con tope derecho e izquierdo: incluido

Cambiador automático de herramienta:
Tipo: cambiador lineal
Almacén desplazable automáticamente: incluido
Nº máximo de herramientas en almacén: 12

Sujeción de la pieza:
Posicionamiento autónomo de mordazas: incluido
Nº estándar de mordazas: 8 (máx. 12)

Caras mecanizables: 5 (frontal/superior/trasera/extremos)

Área de trabajo (mm) — modo pieza única: A = 135; X1 = 8.245; Y1 = 300; Z1 = 203; X2 = 8.245; Y2 = 207; Z2 = 203 — modo pendular: A = 135; X1 = 3.100; Y1 = 300; Z1 = 203; X2 = 3.100; Y2 = 207; Z2 = 203

Longitud de perfil mecanizable con disco Ø 300 mm: modo pieza única = 8.245 mm; modo pendular = 2.295 mm
