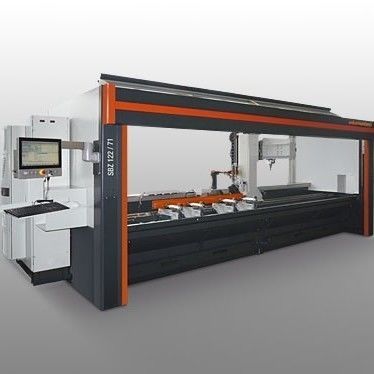

Centro de mecanizado CNC 3 ejes SBZ 122/71horizontalpara aceropara aluminio
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- horizontal
- Material mecanizado
- para acero, para aluminio, para PVC
- Nariz del husillo
- HSK F63
- Número de herramientas
- 16 herramientas
- Otra función
- de fresado, de taladrado, de fileteado
- Aplicaciones
- para perfiles de aluminio
- Otras características
- de alta eficacia, con cambiador automático de herramienta, con control electrónico
- Carrera X
4.295 mm
(169,09 in)- Carrera Y
910 mm
(35,83 in)- Carrera Z
475 mm
(18,7 in)- Velocidad de rotación
24.000 rpm
(150.796 rad.min-1)- Potencia
8 kW
(10,88 hp)- Peso total
2.900 kg
(6.393,41 lb)- Longitud total
6.592 mm
(259,5 in)- Altura total
3.000 mm
(118,1 in)
Descripción
Descripción general
Equipamiento de la máquina
Opciones
Datos técnicos
SBZ 122/71
- Diseñado para el mecanizado rentable y racional de perfiles de aluminio, PVC y acero de paredes finas
- Fresado, taladrado y roscado se realizan con la barra perfilada inmóvil para preservar la superficie
- Unidad de rotación integrada en el husillo con posiciones 0° / -90° / -180° / -270° para la cabeza angular
- Control inteligente que mejora los resultados y reduce el consumo energético
- Servodrives dinámicos permiten posicionamientos rápidos hasta 120 m/min en el eje X
- Detección y posicionamiento automáticos de mordazas para evitar colisiones; roscado sin mandril de compensación
- Cambiador automático de herramientas con cuatro posiciones; cambiador para cabeza angular; alojamiento HSK-F63
- Panel PC 18,5" con Windows e i5; eluCam para entrada de programas; mantenimiento remoto y SAI incluido
Equipamiento de la máquina
- Husillo de fresado 8 kW S1 refrigerado por aire con realimentación
- Protección del operador y funciones de seguridad integradas en los accionamientos
- Cuatro mordazas neumáticas horizontales (estándar), ampliable hasta ocho
- Tope de material izquierdo (tope derecho opcional para mecanizado de sobrelongitudes)
- Cabezal angular giratorio HSK-F63 para dos herramientas; alojamiento HSK-F63
- Bandejas de virutas, lubricación mínima y fluido de corte de alto rendimiento
- Terminal portátil y calibre de profundidad
Opciones
- Herramientas y alojamientos adicionales
- Cambiador automático de utillaje para hasta 4 herramientas estándar o para cabezal angular
- Panel PC 21,6" (i7), escáner de códigos, portanotas
- Unidad de refrigeración Green Line para el armario de control; cabina protectora completa opcional
- Medición de longitud a ambos lados, sujeción doble y otros accesorios bajo pedido
Datos técnicos
SBZ 122/71
- Longitud máx. de mecanizado sin mecanizado final: 4.150 mm
- Longitud máx. con mecanizado final: 4.000 mm
- Recorrido X / Y / Z: 4.295 mm / 910 mm / 475 mm (Vmax X 120 / Y 60 / Z 50 m/min)
- Direcciones de mecanizado: 5 (arriba, atrás, delante, izquierda, derecha)
- Precisión de posicionamiento: ±0,1 mm
- Husillo: 8 kW S1, máx. 24.000 rpm (refrigerado por aire); alojamiento HSK-F63
- Plazas de almacén de herramientas: 4 (máx. 16); cambio automático
- Diámetro fresa disco: 120 mm; longitud herramienta máx.: 150 mm
- Aire comprimido: > 7 bar; consumo aprox. 185 l/min con pulverización
- Alimentación: 400 V, 3~, 50 Hz, 25 A
- Dimensiones (L x P x A): 6.592 x 2.171 x 3.000 mm; Peso aprox. 2.900 kg
